Pojistný stavěcí kroužek DIN 705A

Popis a použití - pojistné kroužky stavěcí DIN 705 A

Pojistné kroužky stavěcí slouží k zajišťování hřídelí nebo čepů proti osovému posunutí nebo k zajištění polohy dané součásti.

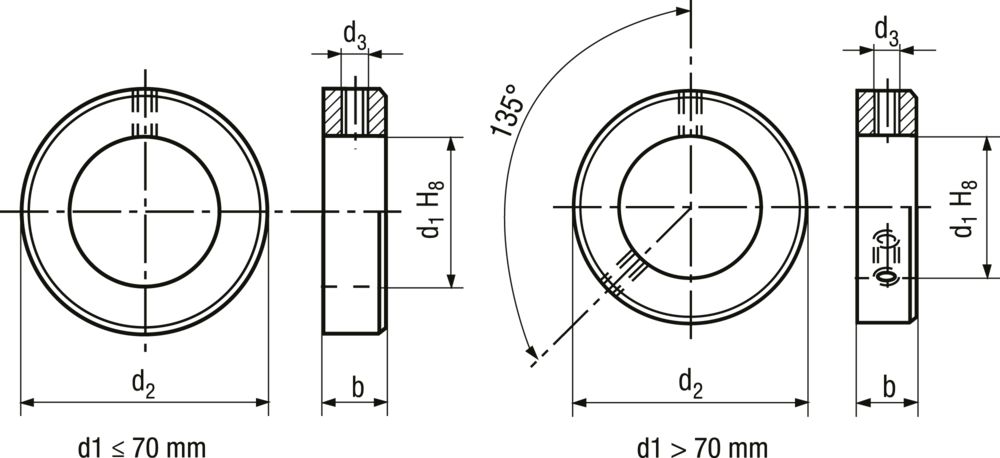

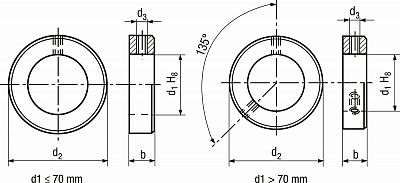

Vnitřní otvor stavěcího kroužku má toleranci otvoru H8, na obvodu je závit pro stavěcí šroub, kterým se zajistí poloha kroužku na hřídeli. Do průměru 70 mm se kroužky vyrábí s jedním zajišťovacím závitem, nad průměr 70 mm jsou se dvěma závity umístěnými v úhlu 135°.

Stavěcí kroužky do průměru 5 mm dodáváme bez stavěcího šroubu, kroužky od průměru 6 mm jsou dodávány včetně stavěcích šroubů.

Materiálové varianty

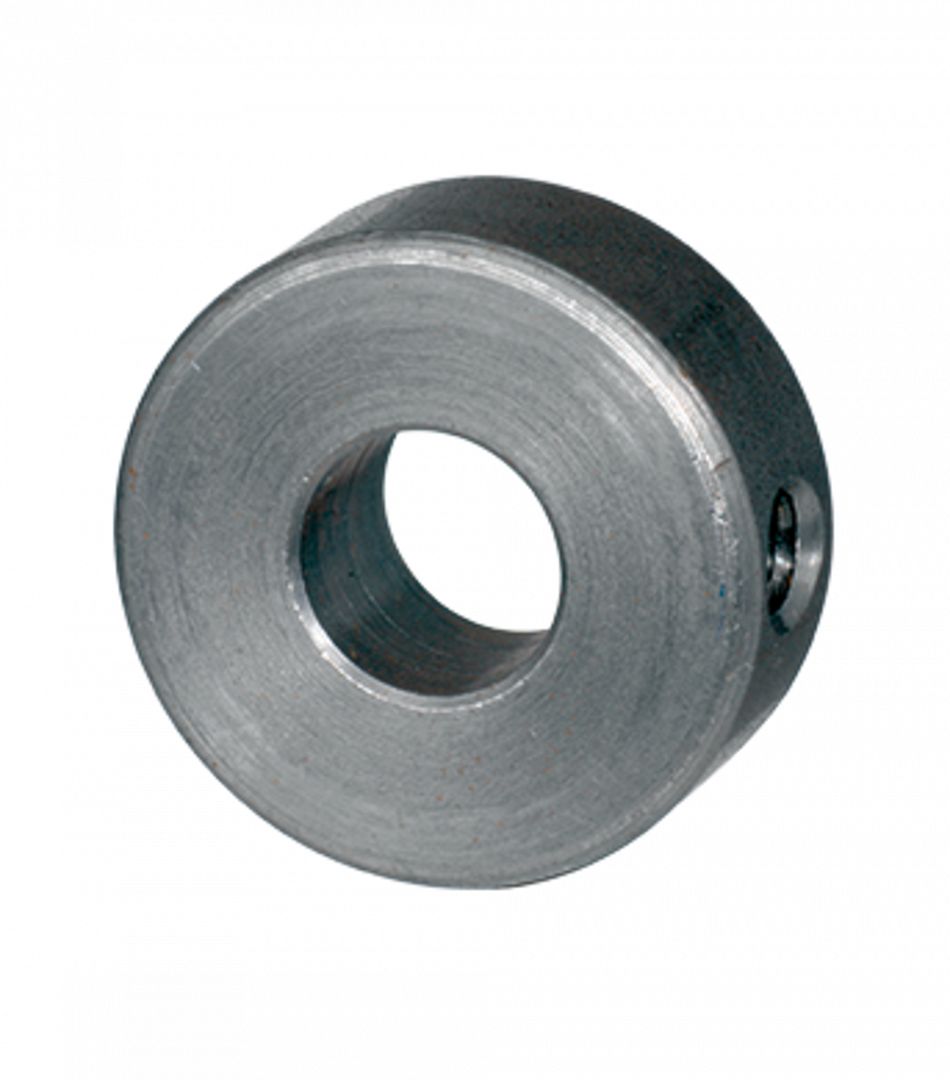

• ocel bez povrchové úpravy

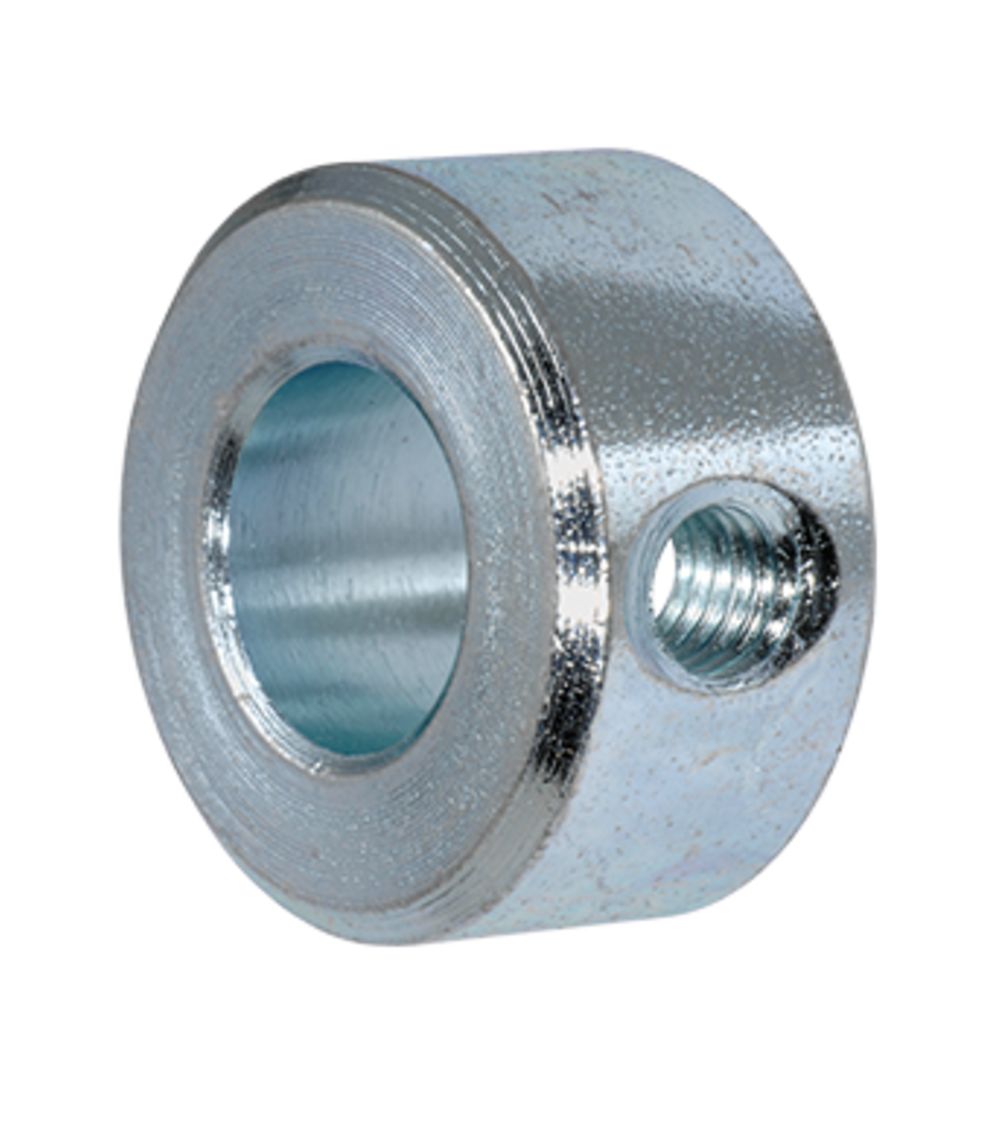

• ocel s povrchovou úpravou zinek bílý

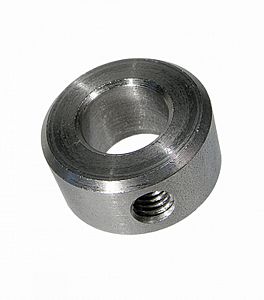

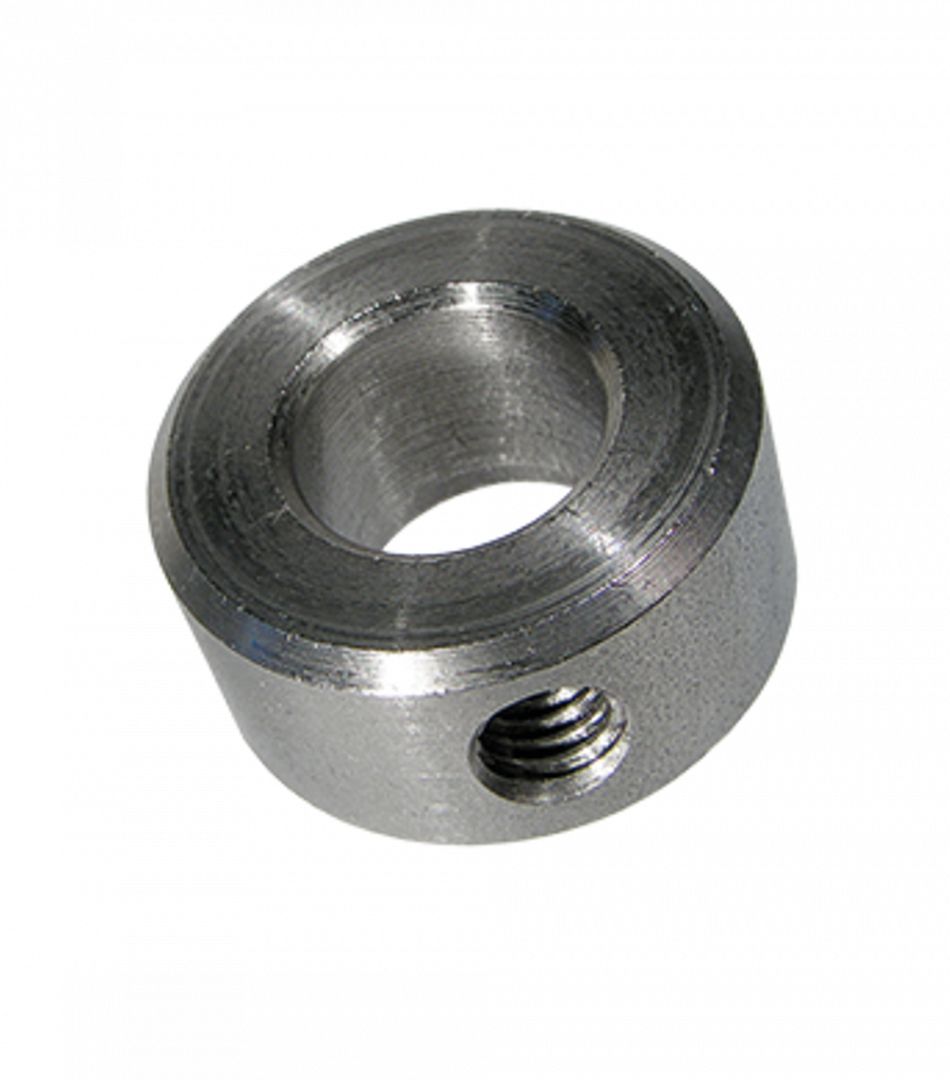

• nerezová ocel 1.4305
