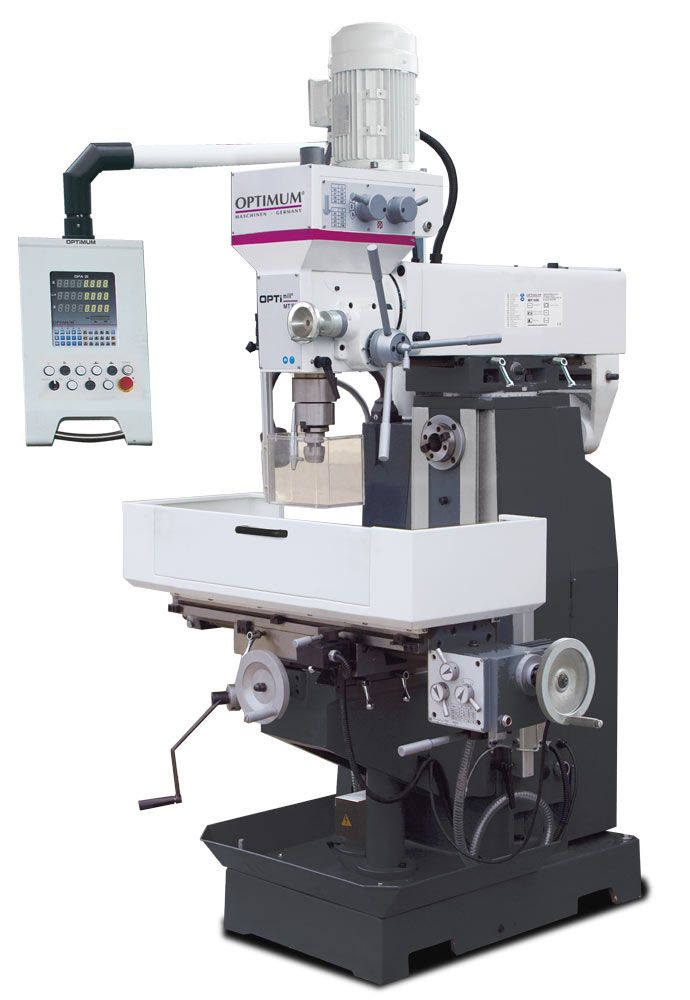

Univerzální vrtačko-frézka pro horizontální i vertikální frézování s digitálním odměřováním DPA 21.
- Těžké, kompaktní provedení z kvalitní litiny absorbující vibrace
- Posuv pinoly pomocí tří pákových rukojetí (vrtání) nebo pomocí ručního kola jemného posuvu
- Posuv osy X lze provádět ručně pomocí ručního kola nebo automaticky
- Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu
- Ve vertikální poloze lze provádět vrtání, vrtání pod úhlem a většinu frézovacích prací
Parametry produktu
| Rozměry (š × v × h) | 2270×2100×1500 mm |
| Hmotnost | 900 kg |
| Vrtací výkon trvalý | ocel | 25 mm |
| Vrtací výkon max. | ocel | 30 mm |
| Vyložení | 240-650mm |
| Rozměry pracovního stolu | 1000×240mm |
| T-drážky | velikost drážky | 14 mm |
| Max. vzdálenost vřetene a stolu | 400 mm |
| T-drážky | počet | 4 |
| Řezání závitů | ocel | M16 |
| Max. zatížení stolu | 160 kg |
| Max. průměr stopkové frézy | 25 mm |
| Max. průměr nožové hlavy | 100 mm |
| Úhel naklopení frézovací hlavy | -60 °až +60 ° |
| Min. vzdálenost vřetene a stolu | 90 mm |
| Zdvih pinoly | 127 mm |
| Otáčky horizontálního vřetene | 58 – 1355 ot/min |
| Otáčky vertikálního vřetene | 115 - 1750 ot/min |
| Počet rychlostních stupňů horizontálního vřetene | 9 |
| Počet rychlostních stupňů vertikálního vřetene | 8 |
| Výkon motoru horizontálního vřetene | 1500 W |
| Výkon motoru vertikálního vřetene | 1100/2200 W |
| Výkon motoru chladícího čerpadla | 40 W |
| Kužel vřetena | ISO40 |
Obsah balení
- Digitální odměřování os X, Y, Z
- Chladící zařízení
- Seřizovací nářadí
- Vrtací hlavička 1 - 16 mm/B18
- Strojní lampa
- Redukce ISO40/MK3, ISO40/MK2
- Frézovací trn pro horizont. frézování
