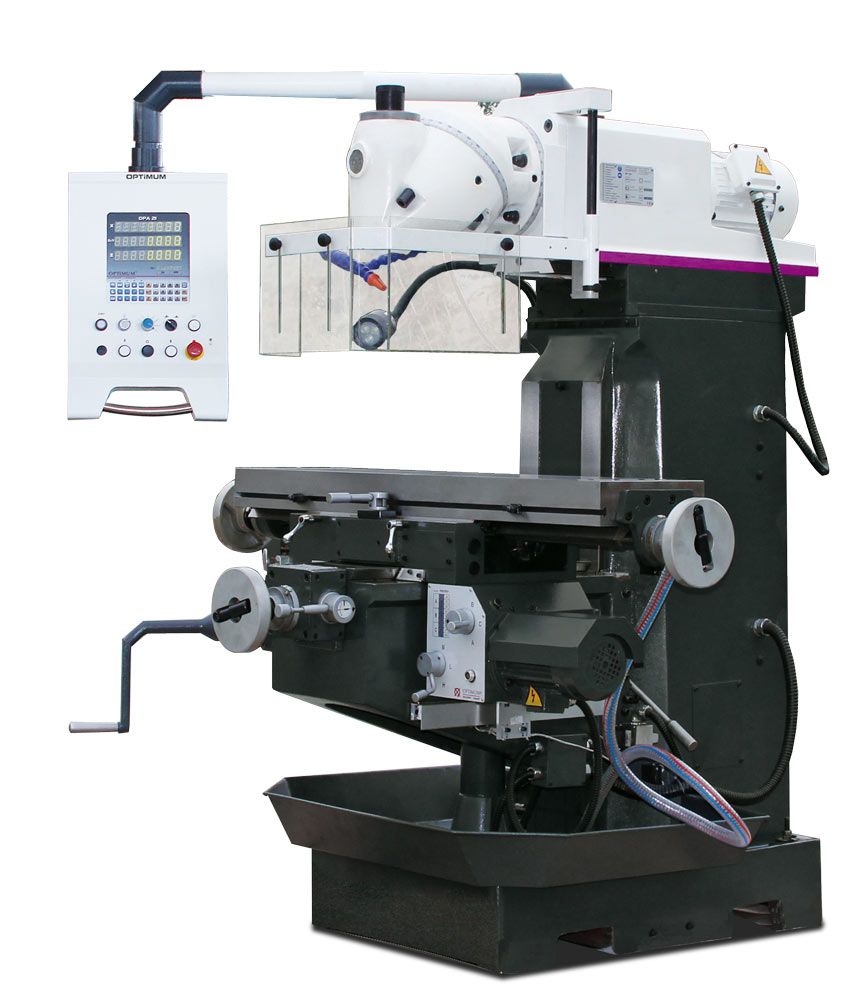

Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy.
- Mnohostranné použití stroje
- Robustní konstrukce stroje
- Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod
- Těžké, masivní provedení z kvalitní litiny
- Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
- Centrální mazání
- Dostatečně velká ovládací ruční kola se stupnicí
- Pracovní LED osvětlení
- Snadná obsluha ovládacích prvků pro změnu otáček
- Chladící zařízení
- Stabilní pravoúhlá vedení v ose Y a Z
- Strojní posuv stolu v ose X a Y
- Elektrický zdvih stolu v ose Z
Parametry produktu
| Elektrické připojení | 400 V |
| Příkon | 3600 W |
| Rozměry (š × v × h) | 1700×1850×1800mm |
| Hmotnost | 1300 kg |
| Kužel vřetene | ISO40 |
| Otáčky | 40–1600ot/min |
| Počet rychlostních stupňů | 11 |
| Vrtací výkon trvalý | ocel | 18 mm |
| Vrtací výkon max. | ocel | 20 mm |
| Rozměry pracovního stolu | 1120×260mm |
| T-drážky | velikost drážky | 14 mm |
| Max. vzdálenost vřetene a stolu | 520 mm |
| T-drážky | rozteč | 63 mm |
| T-drážky | počet | 3 |
| Řezání závitů | ocel | M16 |
| Max. zatížení stolu | 350 kg |
| Max. průměr stopkové frézy | 16 mm |
| Max. průměr nožové hlavy | 85 mm |
| Min. vzdálenost vřetene a stolu | 90 mm |
| Rozsah posuvu - osa X | 600 mm |
| Rozsah posuvu - osa Y | 270 mm |
| Úhel otáčení frézovací hlavy | 360 ° |
| Výkon motoru vertikálního vřetene | 2200 W |
| Výkon motoru chladícího čerpadla | 40 W |
| Výkon motoru posuvu - osa X | 370 W |
| Výkon motoru posuvu - osa Y | 370 W |
| Rozsah zdvihu - osa Z | 380 mm |
| Výkon motoru zdvihu - osa Z | 750 W |
| Rychlost strojního posuvu - osa X | 18 – 310 mm/min |
| Rychlost strojního posuvu - osa Y | 18 – 310 mm/min |
Obsah balení
- Kleštinový upínač Ø 4 - Ø 16 mm
- Upínací trn pro frézu Ø 32 mm
- Digitální odměřování polohy
- Seřizovací nářadí
- Upínací trn pro frézu Ø 22 mm
