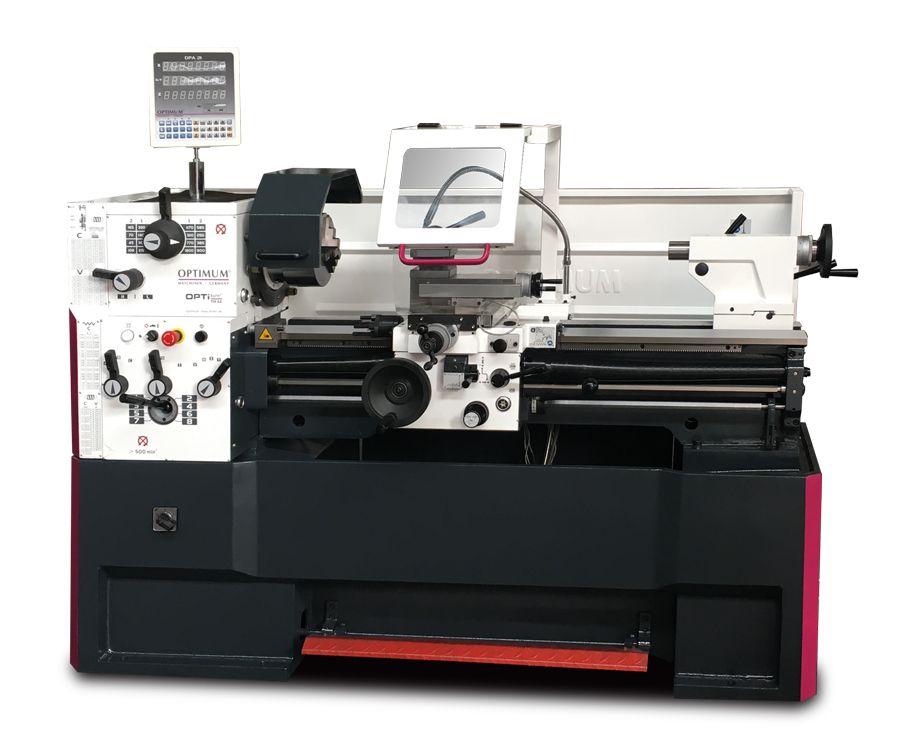

Soustruh OPTIturn TH 4210 D

Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu s digitálním odměřováním polohy DPA 21. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.

Kalené a broušené vodicí dráhy lože
Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
Zaručená házivost čela vřetene <0,015 mm
Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
Pravý / levý chod lze přepnout na podélném suportu
Centrální jednotka mazání v podélném suportu
Podstavec a lože soustruhu odlity z jednoho kusu litiny
Ochranný kryt vodícího šroubu
Nožní brzda pro nouzové zastavení
Bezpečnostní ruční kola v ose X a Z
Koník lze přestavit o ± 10 mm pro soustružení kuželů
Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Digitální odměřování polohy DPA 21
Přehledná fóliová klávesnice, chrání před stříkající vodou
Vysoká pracovní přesnost
Snížené procento chyb
Osa X, Y, Z0, Z s 8-místným displejem
Skleněná pravítka

Parametry produktu

Elektrické připojení	400 V
Příkon	4,6 kW
Rozměry (š × v × h)	2025×1615×915 mm
Hmotnost	1160 kg
Výška hrotu	210 mm
Max. točný průměr nad ložem	420 mm
Šířka lože	250 mm
Vzdálenost mezi hroty	1000 mm
Upnutí vřetene	Camlock DIN ISO 702-2 č. 6
Otáčky	45–1800ot/min
Plynulá změna otáček	Ne
Počet rychlostních stupňů	16
Průchod vřetene	52 mm
Posuv podélný	0,05 –1,7 mm/ot. (17 )
Posuv příčný	0,025 –0,85 mm/ot. (17 )
Max. posuv nožového suportu	140 mm
Max. posuv příčného suportu	230 mm
Průměr pinoly	50 mm
Otáčky - provedení Vario	10–2500ot/min
Zdvih pinoly	120 mm
Závit metrický	0,2 – 14 mm/ot. (39 )
Závit palcový	72 – 2 záv./1“ (45 )
Max. výška upnutí nožového držáku	20 mm
Závit trapézový	8 –44 D.P. (21 )
Max. točný průměr bez můstku	590 mm
Délka můstku	260 mm
Závit modulový	0,3 –3,5 M.P. (18 )
Kužel pinoly koníka	MK4
Kužel vřetena	MK6
