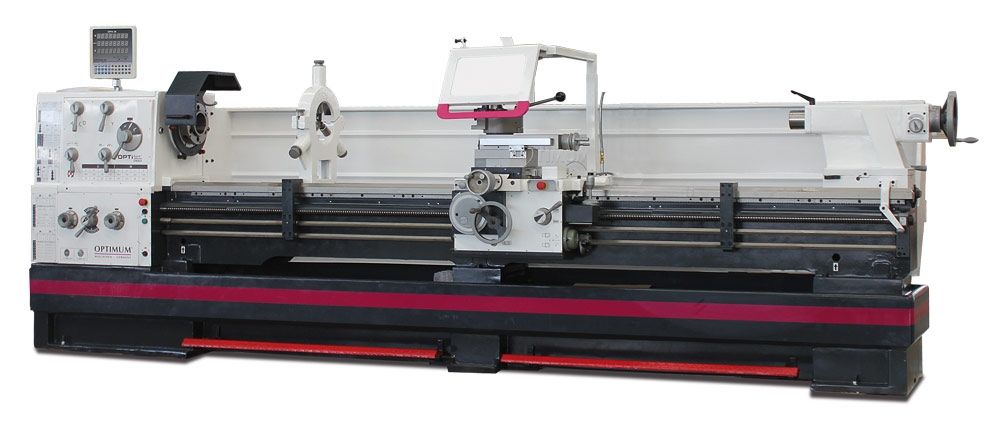

Soustruh OPTIturn TH 6620 D

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 21. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v olejové lázni
Páky pro rychloposuv a změnu směru otáčení na suportové skříni
Centrální mazání vodících ploch
Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem
Externí uzavřené chladící zařízení
Rozvaděč je vybaven komponenty Siemens
Nožový držák SWH 9 pro rychlou výměnu nástrojů
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Digitální odměřování polohy DPA 21 se skleněnými pravítky

Parametry produktu

Elektrické připojení	400 V
Příkon	9 kW
Rozměry (š × v × h)	3650×1785×1500 mm
Hmotnost	3345 kg
Výška hrotu	330 mm
Max. točný průměr nad ložem	660 mm
Max. točný průměr nad suportem	440 mm
Šířka lože	400 mm
Vzdálenost mezi hroty	2000 mm
Upnutí vřetene	Camlock DIN ISO 702-2 č. 8
Otáčky	25–1600ot/min
Plynulá změna otáček	Ne
Počet rychlostních stupňů	16
Průchod vřetene	105 mm
Posuv podélný	0,044 –1,48 mm/ot. (25 )
Posuv příčný	0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu	230 mm
Max. posuv příčného suportu	368 mm
Závit metrický	0,45 – 120 mm/ot. (54 )
Závit palcový	80 – 7/16 záv./1“ (60 )
Závit trapézový	7/8 –160 D.P. (42 )
Max. točný průměr bez můstku	900 mm
Délka můstku	250 mm
Závit modulový	0,25 –60 M.P. (46 )
Kužel pinoly koníka	MK5
Kužel vřetena	MK7
