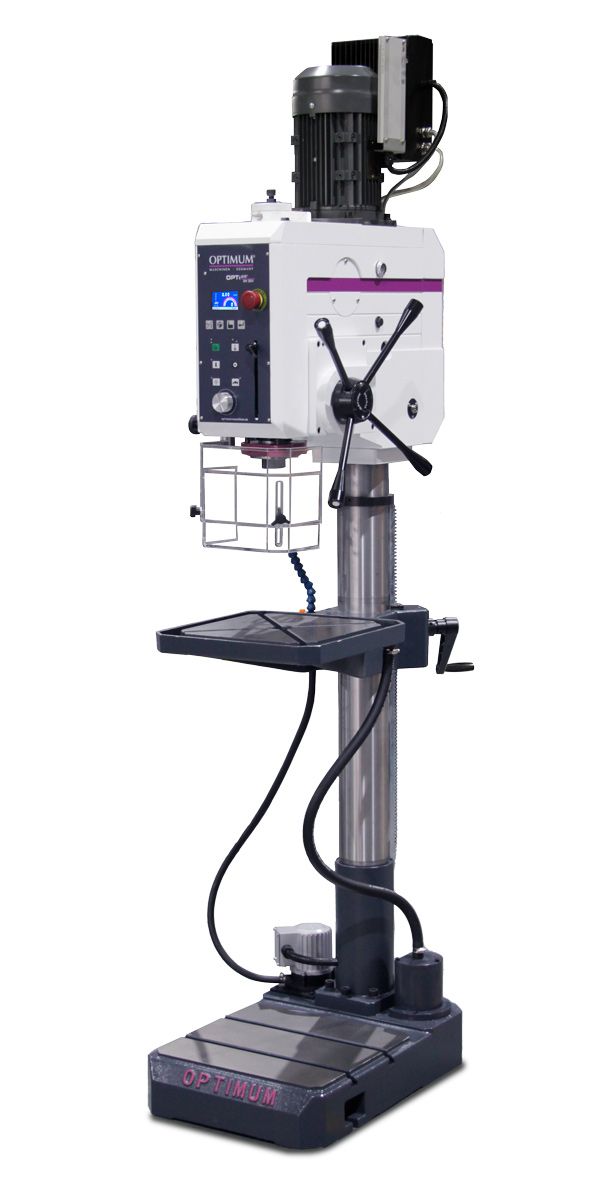

Těžká převodová vrtačka se strojním posuvem a závitovacím cyklem a plynule nastavitelnou regulací otáček vřetene, vhodná pro průmyslové použití.
- Stabilní, silnostěnný litinový sloup
- Těžké, masivní litinové provedení
- Strojní posuv pinoly
- Závitovací cyklus
- Plynule nastavitelná regulace otáček vřetene
- Doraz vrtací hloubky
- Ovládací panel odolný proti špíně a vodě
- Elektronika 24 V DC
- Velký, výškově stavitelný ochranný kryt sklíčidla s bezpečnostním mikrospínačem
- Vestavěné osvětlení ve vrtací hlavě
- Snadná výměna nástroje pomocí vestavěného vyrážeče
- Masivní základna stroje, přesně obrobená, s rovnoběžnými T-drážkami
- Filtr na třísky čistí kapalinu od větších třísek
- Volitelný nožní pedál pro přepínání pravého-levého chodu a závitování
- Elektromagnetické spínání strojního posuvu tlačítky na rukojetích
- Velký a masivní pracovní stůl, přesně obrobený s diagonálními T-drážkami a žlábkem pro odvod chladící kapaliny, naklopitelný ± 90°
- Čerpadlo chladicí kapaliny včetně nádrže je vestavěné v základně
Parametry produktu
| Elektrické připojení | 400 V |
| Příkon | 2,2 kW |
| Rozměry (š × v × h) | 860×2175×474 mm |
| Hmotnost | 365 kg |
| Otáčky | 30–2950ot/min |
| Plynulá změna otáček | Ano |
| Počet rychlostních stupňů | 4, elektronicky regulovatelné |
| Vrtací výkon trvalý | ocel | 26 mm |
| Vrtací výkon max. | ocel | 35 mm |
| Vyložení | 285mm |
| Rozměry pracovního stolu | 400×420mm |
| T-drážky | velikost drážky | stůl 14 mm / základna 14 mm |
| Max. vzdálenost vřetene a stolu | 800 mm |
| Max. vzdálenost vřetene a základny | 1217 mm |
| Průměr sloupu | 115 mm |
| Rozměry základny | 420×395mm |
| T-drážky | rozteč | stůl diagonálně / základna 150 mm |
| T-drážky | počet | stůl 2 / základna 2 |
| Úhel naklopení stolu vlevo/vpravo | -90° °až +90° ° |
| Strojní posuv vřetene | 3 rychlostí / 0,05 – 0,15 mm/ot. |
| Max. závitovací výkon | M20 |
| Úhel otáčení vrtací hlavy | 360 ° |
| Min. vzdálenost vřetene a stolu | 65 mm |
| Max. vrtací hloubka | 125 mm |
| Kužel vřetena | MK4 |
