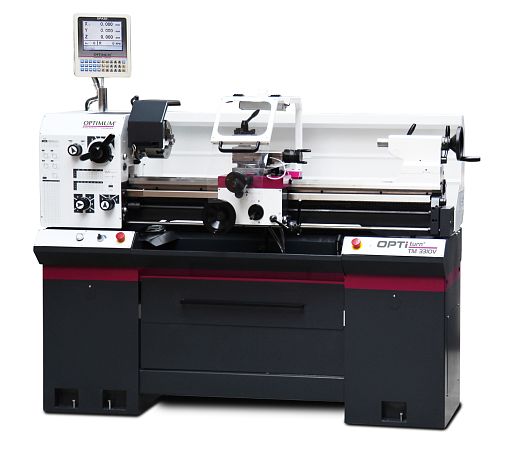

Soustruh OPTIturn TM 3310V

Plně vybavený soustruh s vodicím a tažným šroubem, digitálním odměřováním polohy a s plynulou regulací otáček.

Kalené a broušené vodicí dráhy osy Z
Přesné zpracování suportů
Elektrické díly DC 24 V
Hlavní motor s elektrickou brzdou a ochranným jističem
Zaručená házivost čela vřetene <0,015 mm
Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
Pravý / levý chod lze přepínat na podélném suportu
Dvoukanálová bezpečnostní elektronika
Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
Vypínače odpovídají normě EN ISO 13849
Podstavec pro soustruh se stabilní ocelovou konstrukcí
Čtyřstranný nožový držák
Nouzové vypínače vpravo i vlevo na podstavci
Digitální odměřování polohy DPA32
Frekvenční měnič s integrovaným EMC filtrem
Tichý chod motoru díky vysoké pulzní frekvenci
Rychlé omezení proudu (FCL - ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže
Průměrná konstantní vertikální síla na čelní plochu (VSC)

Parametry produktu

Elektrické připojení	400 V
Příkon	1,5 kW
Rozměry (š × v × h)	1760×1320×745 mm
Hmotnost	470 kg
Výška hrotu	165 mm
Max. točný průměr nad ložem	330 mm
Max. točný průměr nad suportem	216 mm
Šířka lože	190 mm
Vzdálenost mezi hroty	1000 mm
Upnutí vřetene	Camlock DIN ISO 702-2 č. 4
Otáčky	14–2800ot/min
Plynulá změna otáček	Ano
Počet rychlostních stupňů	6
Průchod vřetene	38 mm
Posuv podélný	0,02 –0,4 mm/ot. (24 )
Posuv příčný	0,01 –0,2 mm/ot. (32 )
Max. posuv nožového suportu	90 mm
Max. posuv příčného suportu	168 mm
Průměr pinoly	38 mm
Zdvih pinoly	100 mm
Závit metrický	0,4 – 10 mm/ot. (26 )
Kužel pinoly koníka	MK3
Kužel vřetena	MK5
