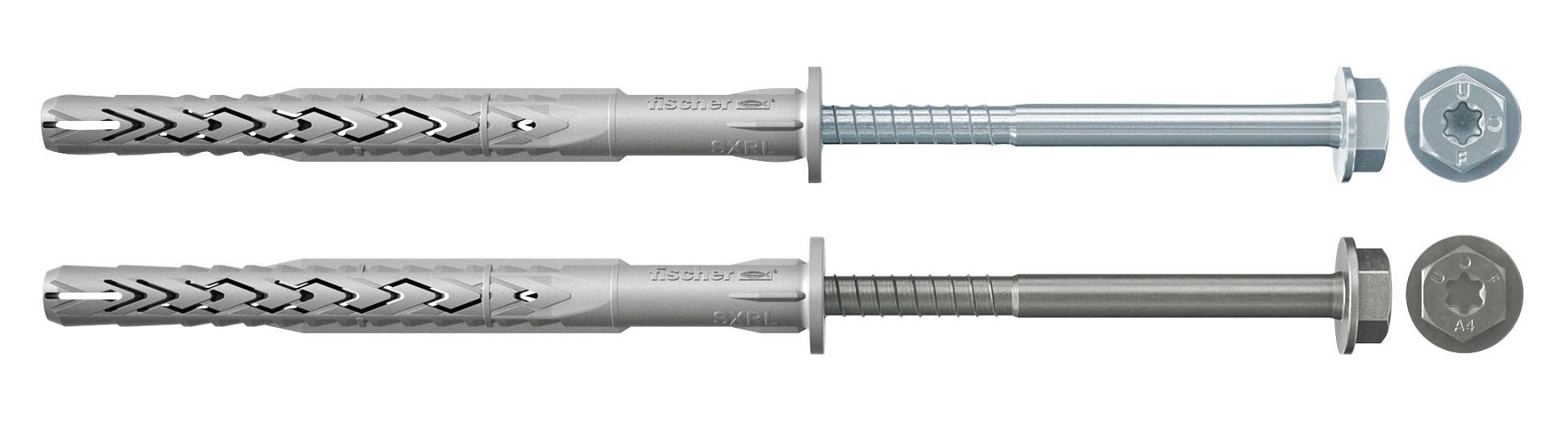

Rámová hmoždinka fischer SXRL se šestihranným šroubem

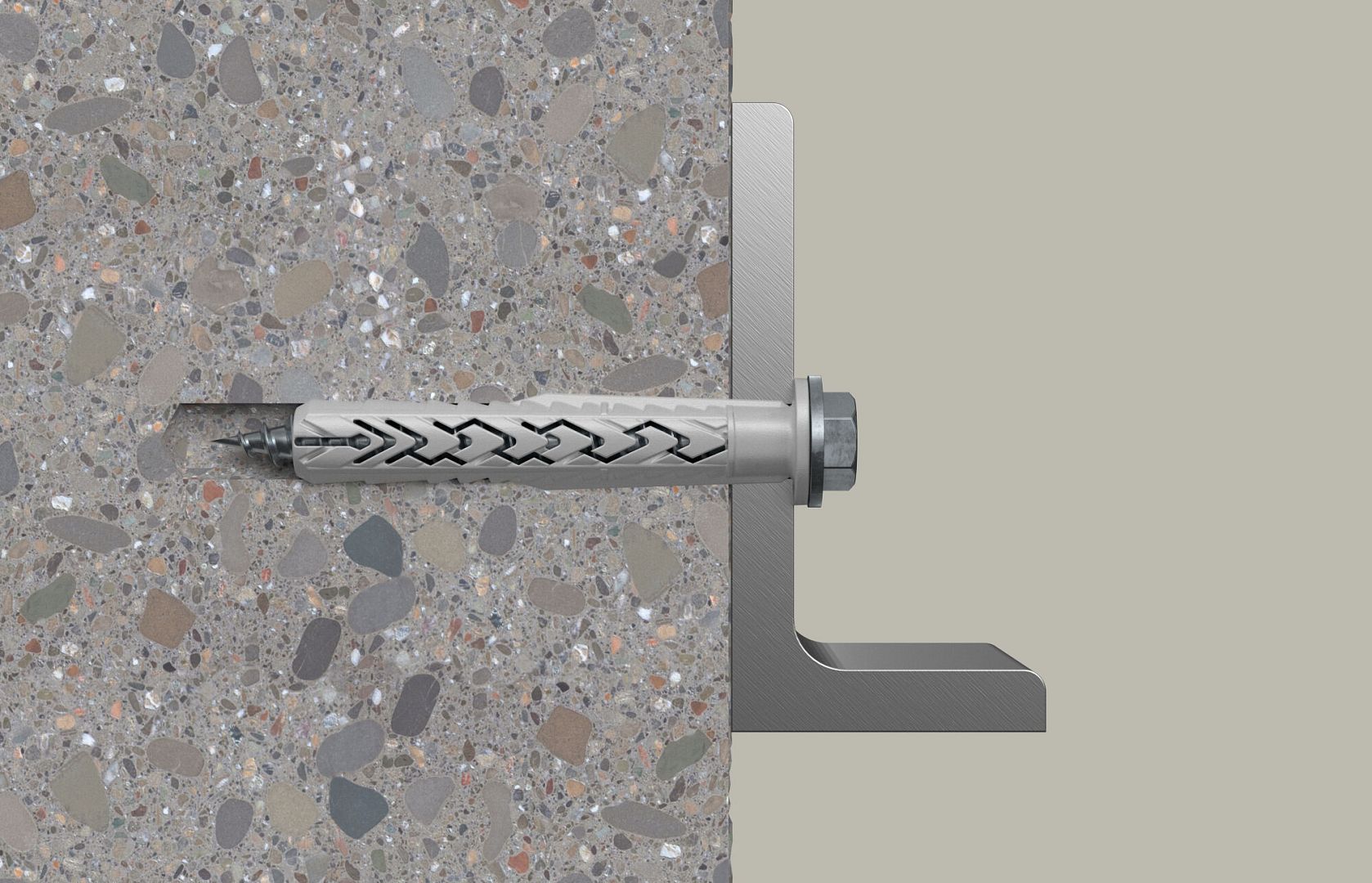

Univerzální rámová hmoždinka určená pro průvlečné kotvení kovových konstrukcí do betonu, zdiva i pórobetonu. Hmoždinka fischer SXRL-FUS je osazena šroubem se šestihrannou hlavou s integrovanou podložkou a širokým plastovým límcem. Toto provedení je vhodné zejména pro upevňování ocelových konzol, sloupků, podpěr, kabelových lávek a dalších kovových prvků.
Dlouhá rozpěrná zóna a možnost volby kotevní hloubky umožňují přizpůsobit kotvení podkladu i tloušťce upevňovaného dílu. V plných stavebních materiálech a pórobetonu se oba rozpěrné prvky spojí v jednu dlouhou rozpěrnou zónu. V děrovaném zdivu se hmoždinka zachytává za vnitřní přepážky a přenáší zatížení rovnoměrně po celé délce kotevního otvoru.
Video produktu a postup montáže
Hlavní výhody
- Maximální univerzálnost: Evropské technické posouzení (ETA) pro kotvení do betonu, plných i děrovaných cihel, dutinových tvárnic i pórobetonu.
- Rozložené zatížení: dlouhý rozpěrný prvek s více kotevními hloubkami zajišťuje šetrný přenos síly a vysokou únosnost i v křehkých materiálech
- SXRL 8 a SXRL 10 umožňují tři kotevní hloubky 50, 70 a 90 mm
- SXRL 14 má dvě možné kotevní hloubky 70 a 90 mm
- Jednoduchá montáž: hmoždinka je dodávána kompletně se namontovaným šroubem a nabízí snadné usazení a montáž díky pojistce proti protočení v otvoru.
Použití
Rámová hmoždinka fischer SXRL-FUS je vhodná například pro:

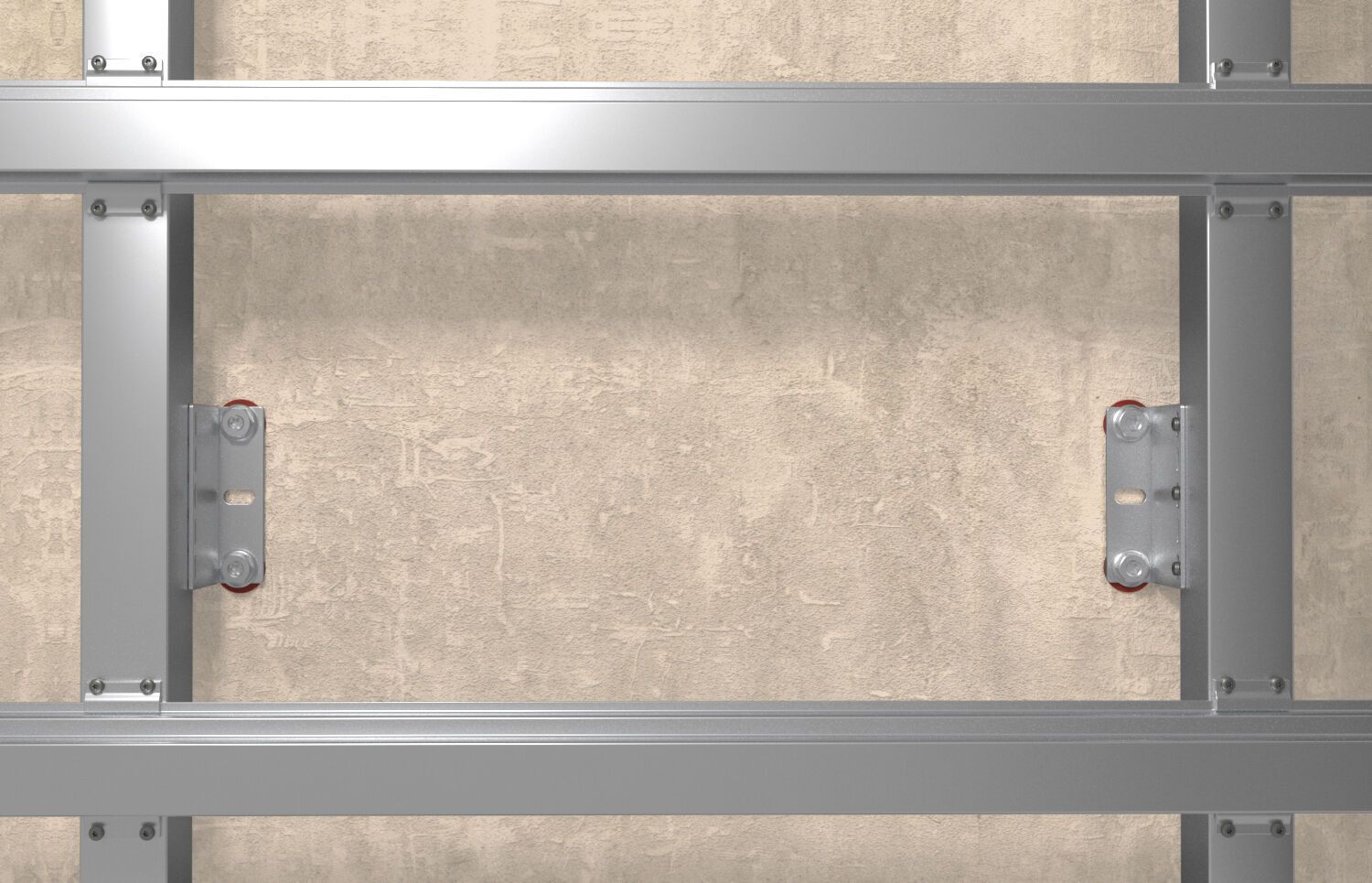

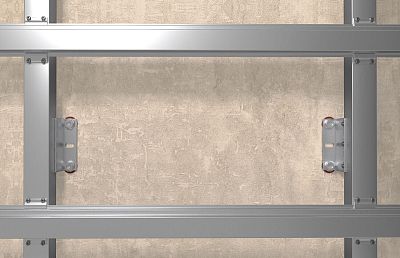

- fasádní, stropní a střešní konstrukce ze dřeva a kovu
- nosné fasádní konstrukce namáhané tlakem, například při distanční montáži bez konzolí

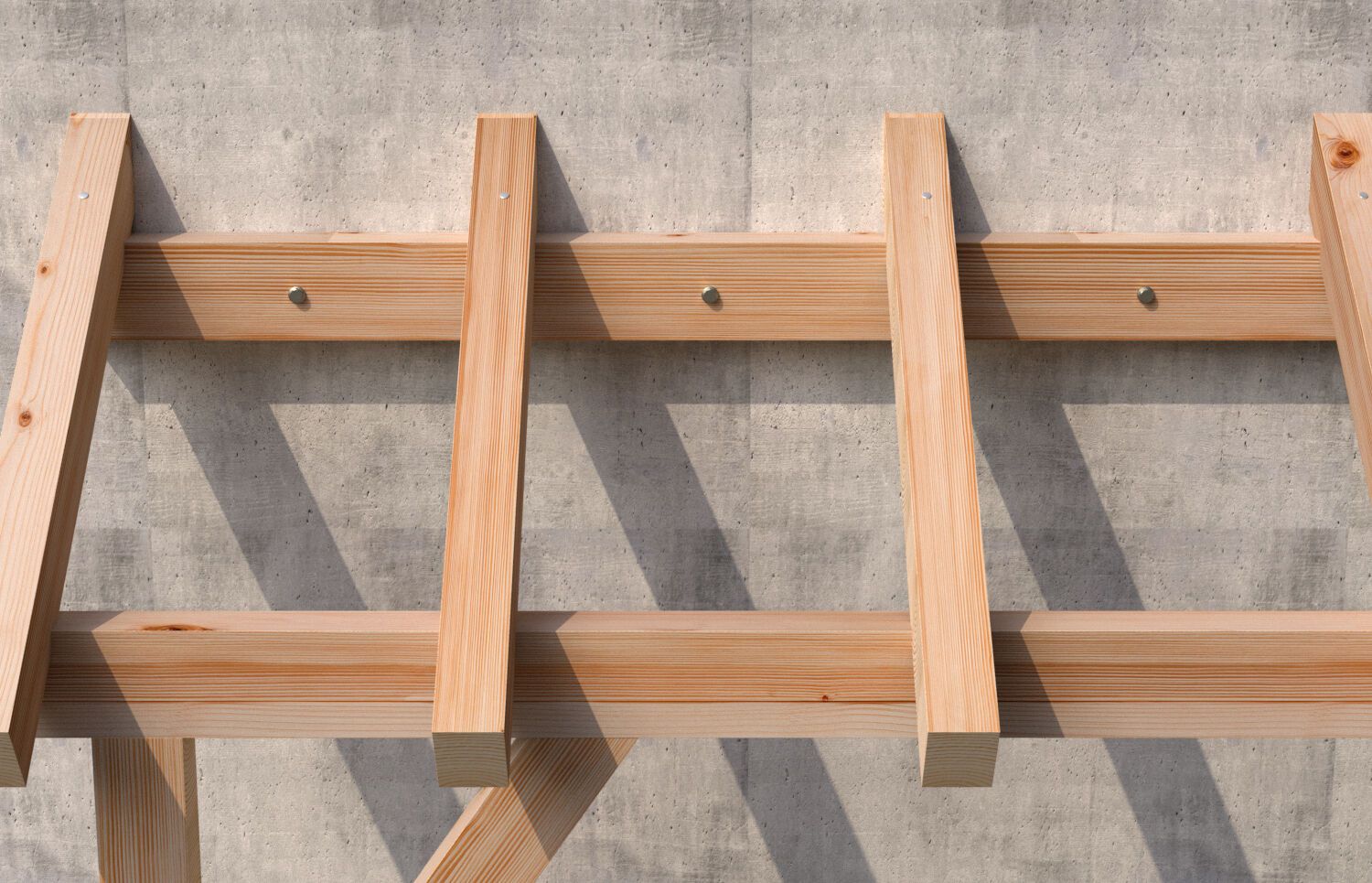

- okna, vrata a dveře, dřevěné hranoly a nosníky, obložení stěn
- elektroinstalace a kabelové lávky
hmoždinka fischer SXRL-FUS je schválena pro použití v těchto stavebních materiálech:
- beton minimálně C12/15
- plné bloky z lehčeného a normálního betonu
- plná cihla a plné vápenopískové cihly
- svisle děrované cihly a děrované vápenopískové cihly
- pórobeton, dutinové panely z lehčeného betonu
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ | Rámová hmoždinka se šroubem se šestihrannou hlavou |
| Označení výrobku | fischer SXRL-FUS |
| Způsob montáže | Průvlečná montáž |
| Průměr vrtáku | 8, 10 nebo 14 mm podle varianty |
| Kotevní hloubka – SXRL 8 a SXRL 10 | 50, 70 nebo 90 mm |
| Kotevní hloubka – SXRL 14 | 70 nebo 90 mm |
| Délka hmoždinky | Podle zvolené varianty |
| Užitná délka | Až 240 mm podle zvolené varianty a kotevní hloubky |
| Hlava šroubu | Šestihranná s integrovanou podložkou |
| Dokumentace výrobce | ETA-07/0121, DoP č. 0329 |
Upozornění
Nosnost kotvy závisí na typu a stavu podkladu, průměru a délce zvolené varianty, kotevní hloubce, vzdálenostech od okrajů i způsobu zatížení. Pro aplikace s vyšším nebo bezpečnostně významným zatížením postupujte podle ETA-07/0121, montážních pokynů výrobce a hodnot uvedených v tabulce zatížení. Při montáži přes tepelnou izolaci musí být kotvení navrženo do nosného podkladu.
