fischer PA 4 – mosazná hmoždinka s metrickým závitem pro tenké desky

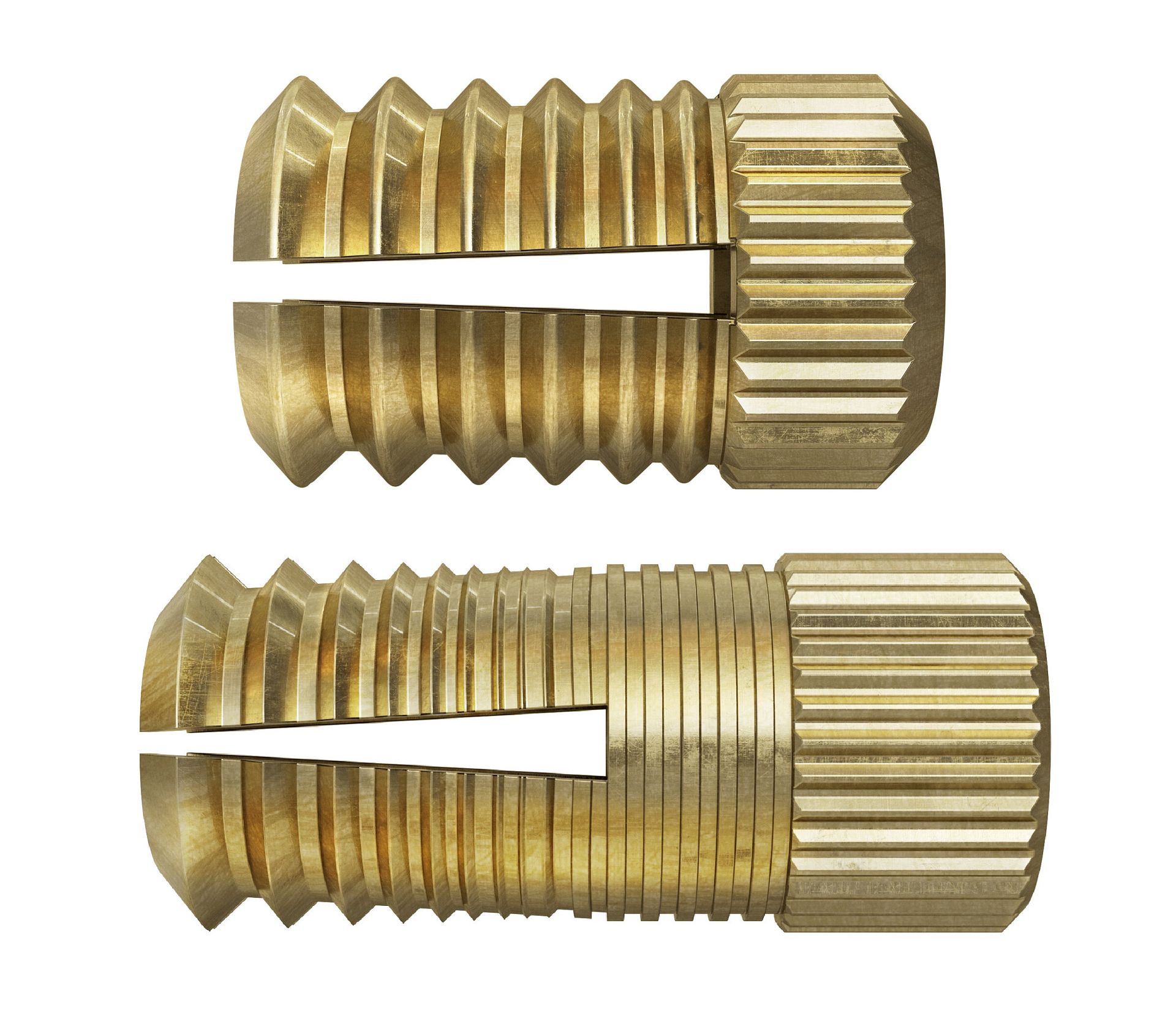

fischer PA 4 je krátká mosazná rozpěrná hmoždinka s vnitřním metrickým závitem. Je určená pro předsazenou montáž do tenkých dřevěných a plastových desek, případně také do plných stavebních materiálů.

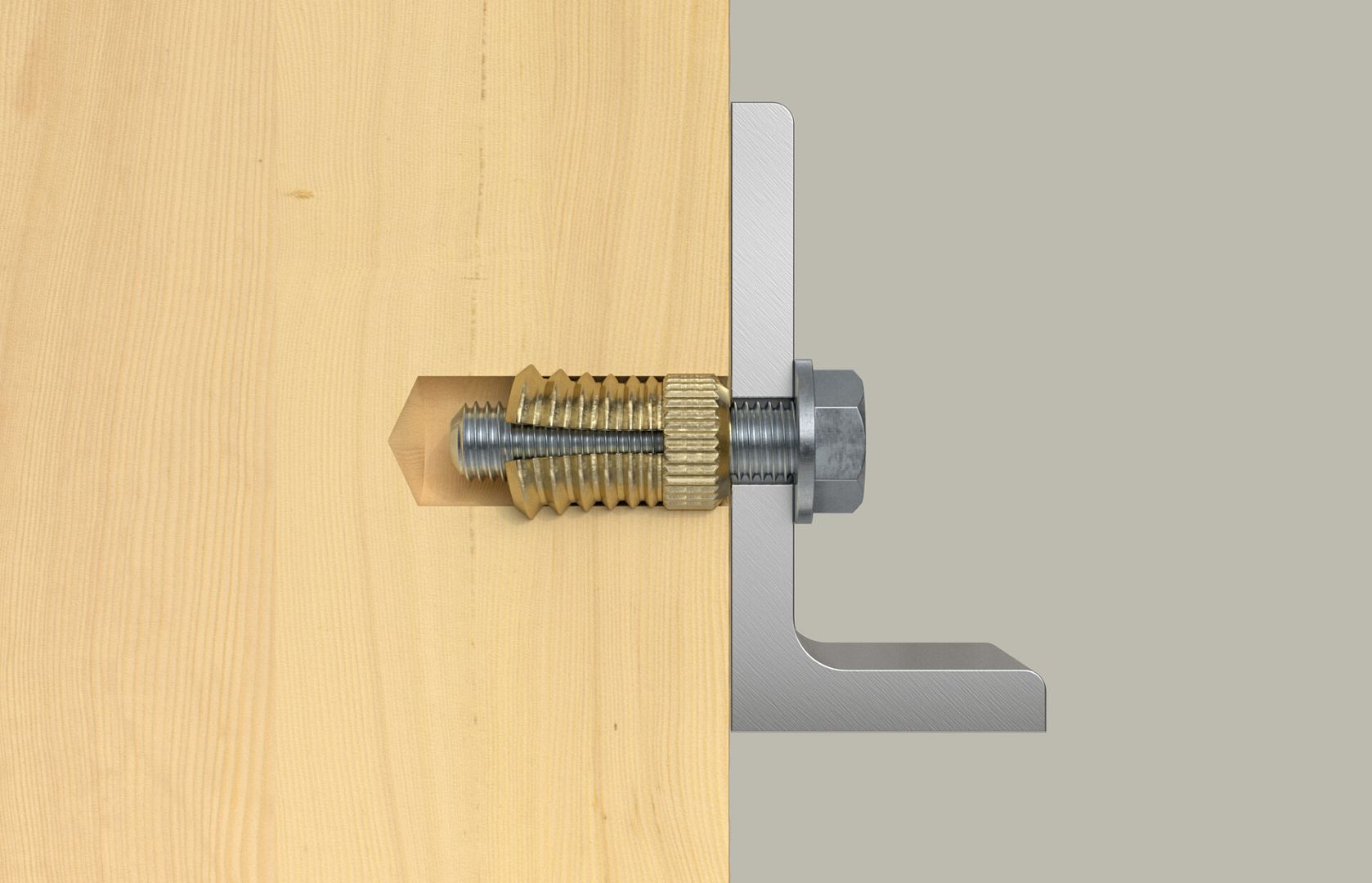

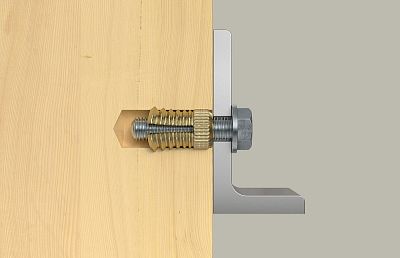

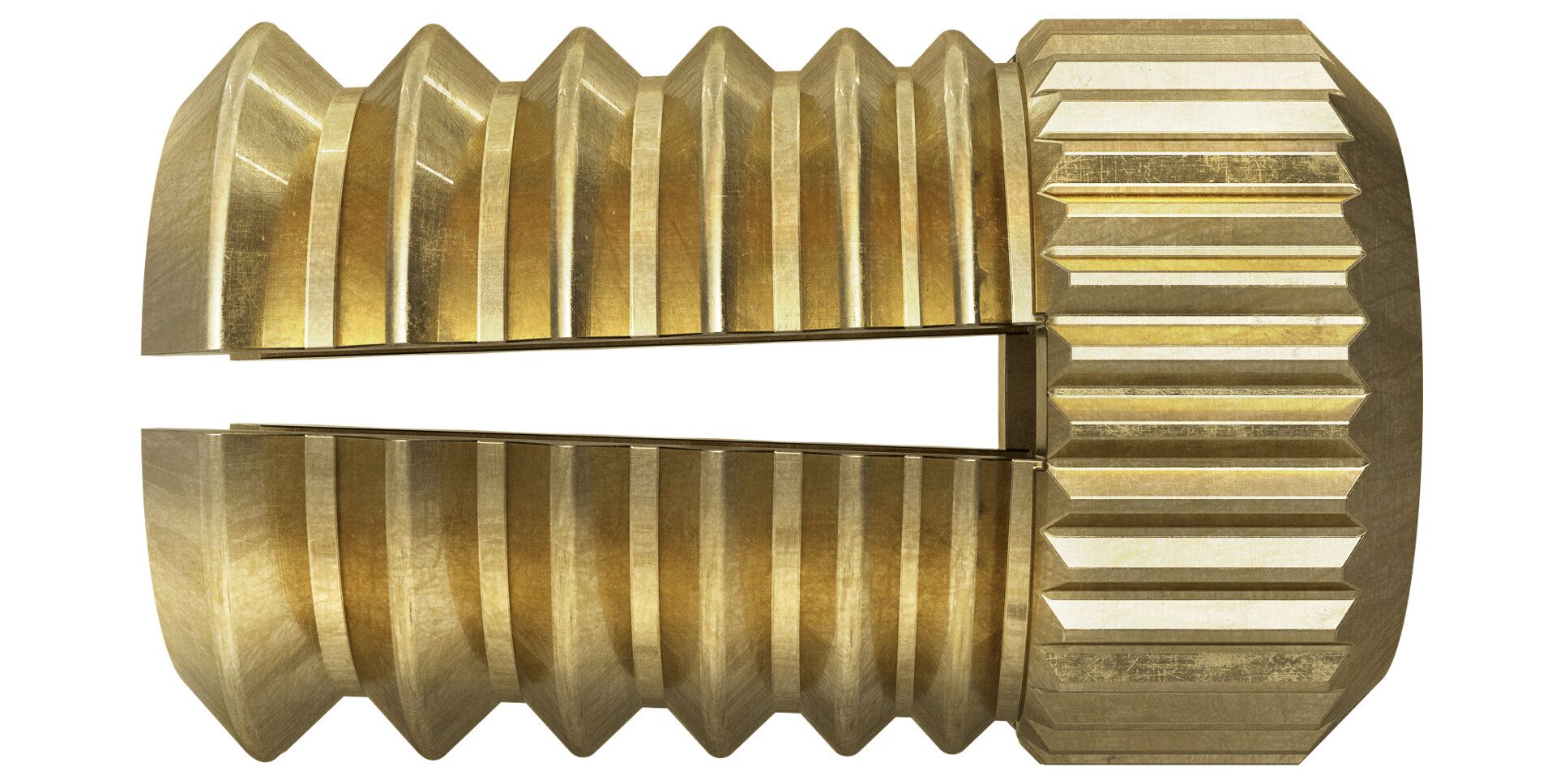

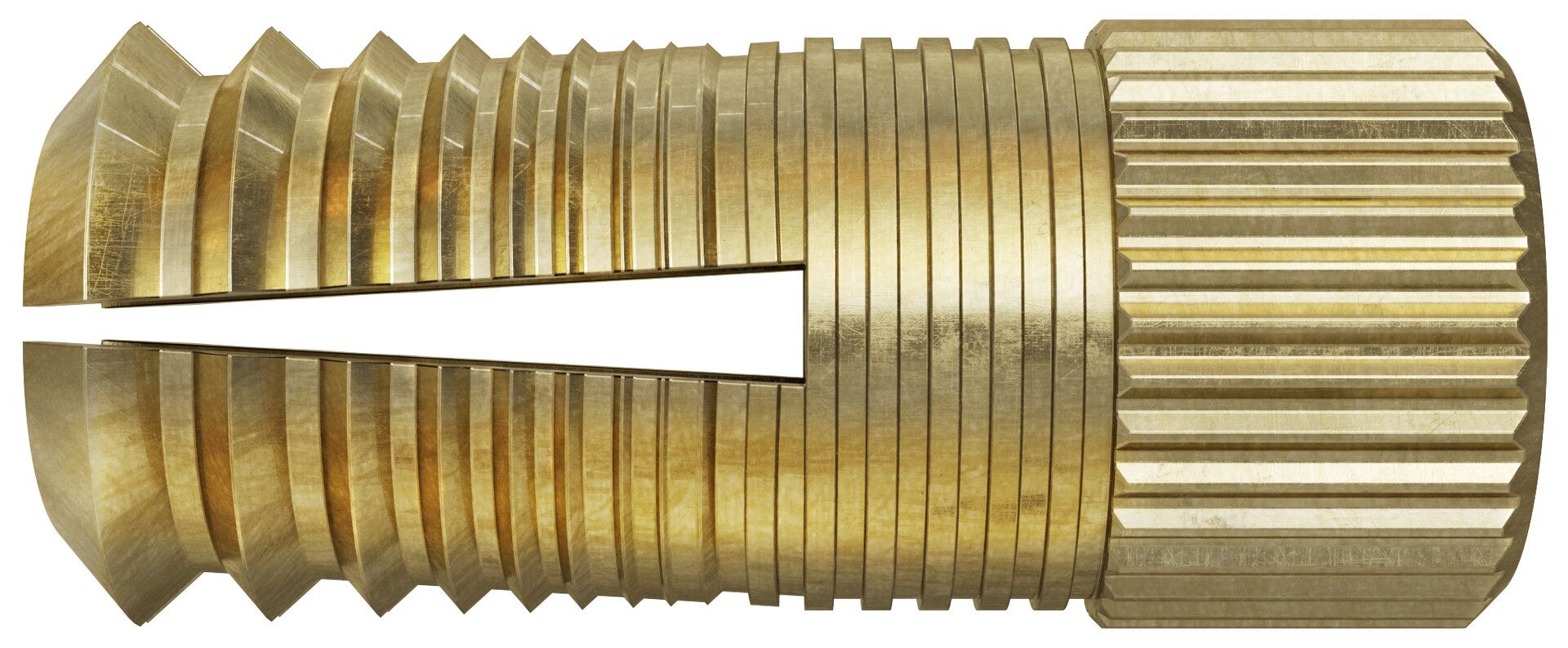

Při utahování metrického šroubu se hmoždinka rozpírá v přední části a kotví se do podkladu. Profilovaný vnější plášť spolu s ozubením u ústí omezuje protočení hmoždinky ve vyvrtaném otvoru. Vnitřní závit umožňuje použít běžně dostupné metrické šrouby a závitové tyče odpovídajícího rozměru.
Hlavní výhody
- odolná mosazná hmoždinka s vnitřním metrickým závitem pro předsazenou montáž
- krátké provedení pro kotvení do tenkých deskových materiálů
- možnost použití běžných metrických šroubů
- dostupná pro závity M6, M8 a M10.
Použití
Mosazná hmoždinka fischer PA 4 je vhodná například pro upevnění:

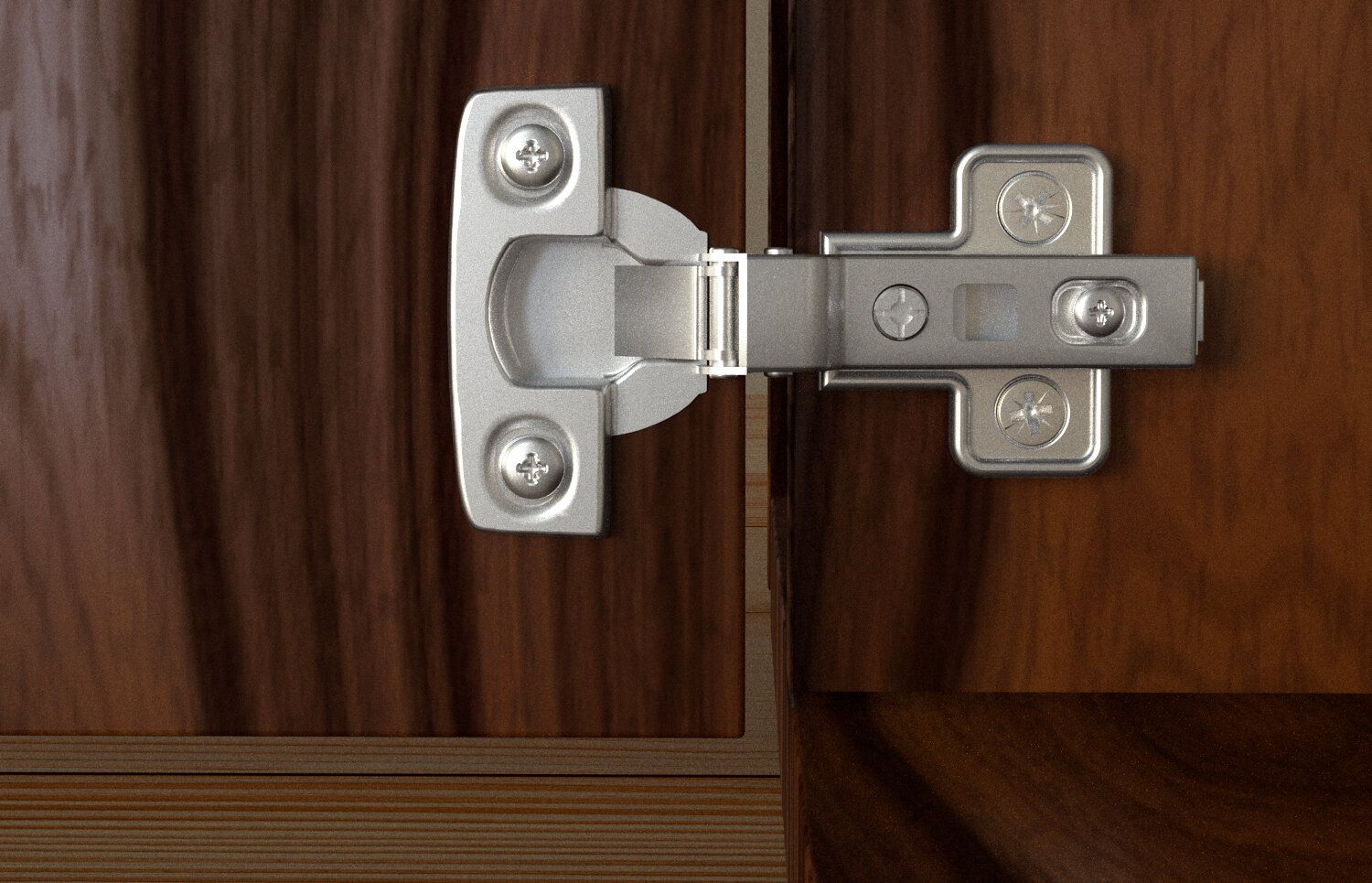

- madel, nábytkového kování, pantů
- kotevních úhelníků, svítidel.
hmoždinku PA4 lze použít do těchto materiálů:
- dřevěných deskových materiálů, dřevotřísek a plastových desek
- betonu, plných pálených cihel, plných vápenopískových cihel
Technické parametry
| Varianta | Průměr vrtáku |
Min. hloubka vrtaného otvoru |
Délka hmoždinky |
Vnitřní závit |
|---|---|---|---|---|
| PA 4 M6/7,5 | 8 mm | 7,5 mm | 7,5 mm | M6 |
| PA 4 M6/10,5 | 8 mm | 10,5 mm | 10,5 mm | M6 |
| PA 4 M6/13,5 | 8 mm | 13,5 mm | 13,5 mm | M6 |
| PA 4 M8/25 | 10 mm | 25 mm | 25 mm | M8 |
| PA 4 M10/25 | 12 mm | 25 mm | 25 mm | M10 |
Důležité upozornění

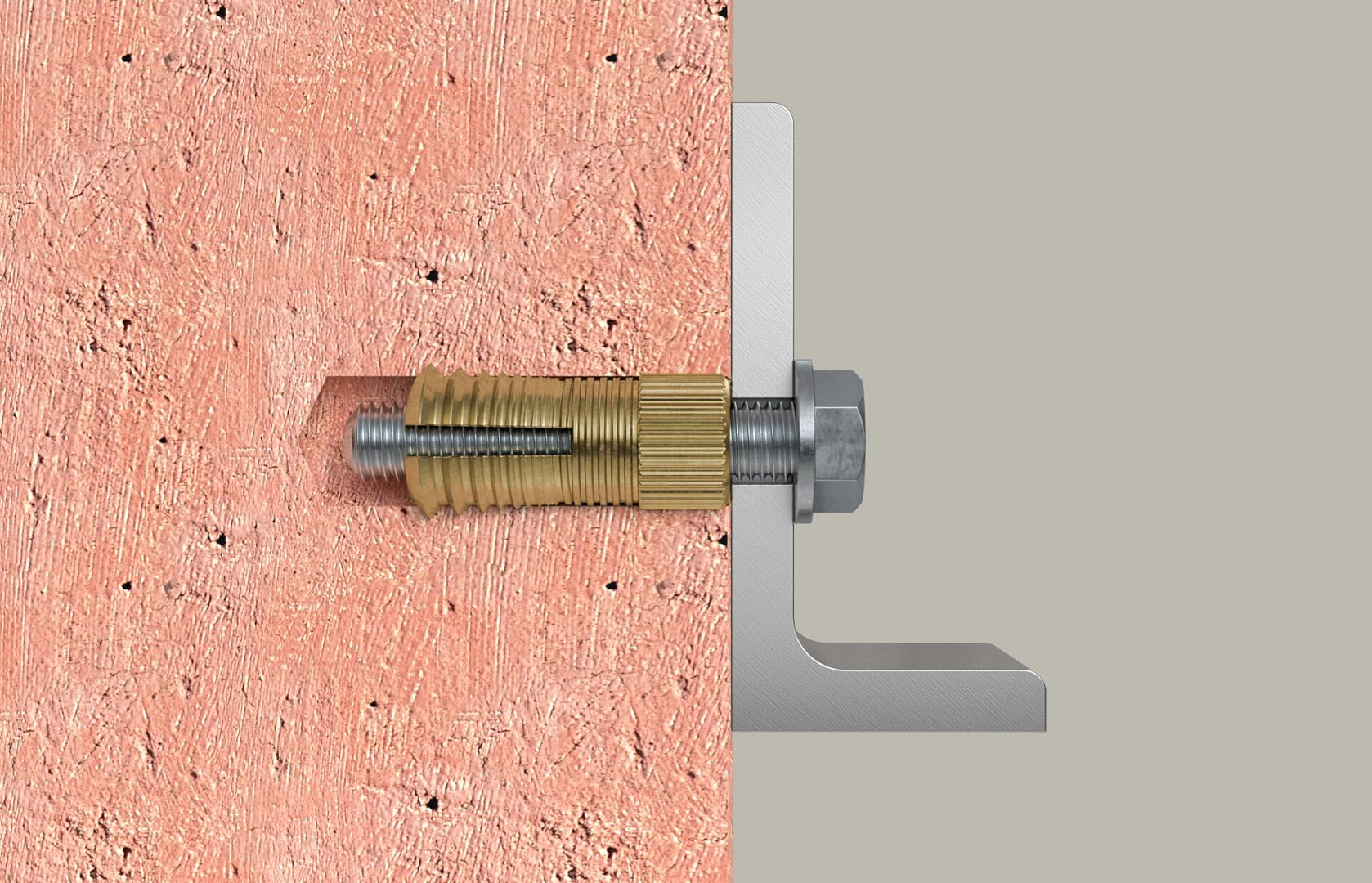

Hmoždinka PA 4 je určená pro předsazenou montáž. Po osazení do vyvrtaného otvoru se aktivuje utažením metrického šroubu odpovídajícího vnitřnímu závitu hmoždinky.
Minimální délku šroubu zvolte podle vztahu: délka hmoždinky + tloušťka upevňovaného dílu. Při výběru dodržte průměr vrtáku, hloubku otvoru a rozměr závitu uvedený pro konkrétní variantu.
