Popis a použití - závitové šablony pro metrický a Whitworthův závit

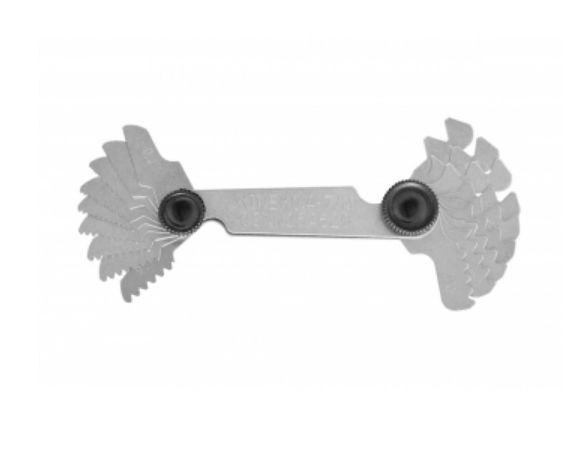

Závitové měrky(šablony) slouží ke zjišťování stoupání závitu šroubu nebo matice. Souprava šablon pro metrické, Whitworthovy a trubkové závity se skládá z 58 listů.
Metrické – stoupání mm (24ks)
rozteč listů: 0,25-0,3-0,35-0,4-0,45-0,5-0,6-0,7-0,7-0,8-0,9-1,0-1,25-1,5-1,75-2,0-2,5-3,0-3,5-4,0-4,5-;5,0-5,5-6,0
Withworth – počet závitů na palec (28ks)
rozteč listů: 62G; 60G=W1/16; 48G=W3/32; 40G=W1/8; 36G; 32G=G5/32; 30G; 28G; 26G; 25G; 24G=W3/16; 22G; 20G=W1/4; 19G; 18G=W5/16;16G=W3/8; 14G=W7/16; 13G; 12G; 11G=W5/6; 10G=W3/4;9G=W7/8; 8G=W1; G7=W1 1/8 1 1/4; 6G=W1 1/8 1 1/2; 5G=W1 5/8 1 3/4; 4 1/2G= 2 1/4 2 1/2
BSP, G (6ks)
rozteč listů: 8;10;11;14;19;28
