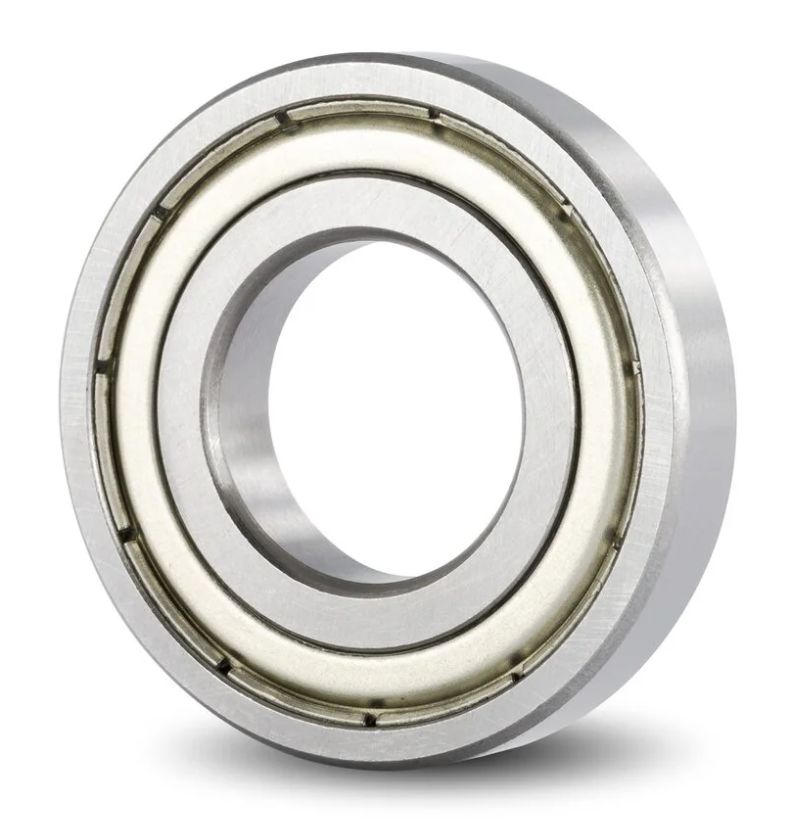

Popis a použití - Kuličková ložiska CN řady 62xx -2Z
Kuličková ložiska jsou velmi univerzální. Jsou vhodná pro vysoké a velmi vysoké otáčky, mohou přenášet radiální i axiální zatížení v obou směrech a vyžadují jen minimální údržbu.
Jednořadá kuličková ložiska s krytem nebo těsněním dovedou přenášet stejná zatížení jako standardní otevřená jednořadá kuličková ložiska. Na rozdíl od nich však obsahují kryt či těsnění. Ten chrání vnitřní prostor ložiska a zabraňuje vniknutí nečistot. Těsněná ložiska (-RS nebo 2RS) poskytují ochranu vnitřního prostoru ložiska lépe než ložiska krytá (-Z nebo -2Z). Díky kontaktu mezi břitem těsnění a vnitřním kroužkem ložiska je vnitřní prostor ložiska lépe chráněn, na druhou stranu lze tato ložiska provozovat spíše při nižších otáčkách. U krytovaných ložisek ke kontaktu nedochází a ložiska dosahují totožných mezních otáček jako otevřená jednořadá kuličková ložiska. Těsněná i krytovaná ložiska jsou naplněná plastickým mazivem určeným k doživotnímu mazání ložiska.
Všeobecné označení kuličkových ložisek:
- odkrytá (bez označení)
- 2Z krytá plechem (bezkontaktní těsnění)
- 2RS krytá plastem (kontaktní těsnění)
- N drážka na vnějším kroužku
- NR drážka na vnějším kroužku s pojistným kroužkem
- Ložiska se zvýšenou radiální vůlí se značí C3 nebo C4
- nerezová mají označení W nebo S
- K - kuželová díra vnitřního kroužku
