Základní rozdělení závitových vložek dle způsobu použití
Opravné drátěné vložky mají široké použití v kovových materiálech, zejména těch s nízkou pevností ve střihu, jako např. hliníkové a hořčíkové slitiny. Setkáme se nimi ve stavbě strojů, automobilovém, leteckém a medicínském průmyslu. Nejčastěji najdou uplatnění při opravách poškozených a opotřebených závitů. Drátěné vložky lze rozdělit do tří hlavních kategorií.

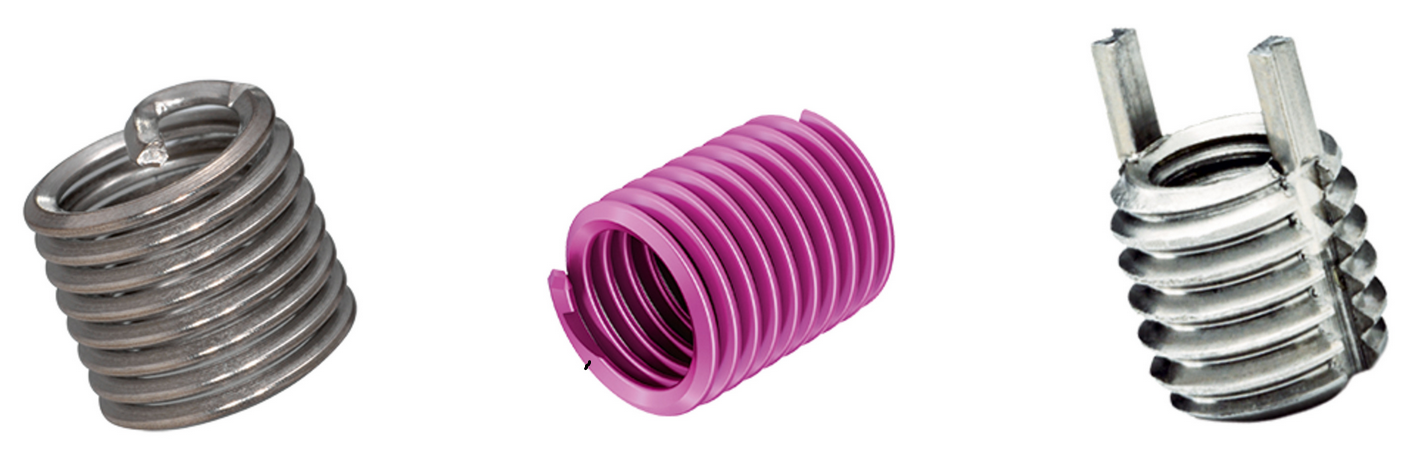

ZÁVITOVÁ VLOŽKA Z NEREZOVÉHO DRÁTU
Nejčastěji používaný základní tvar vložky vhodný pro většinu aplikací. Vložku tvoří nerezový drát profilovaný do tvaru kosočtverce zakončený jazýčkem.
ZÁVITOVÁ VLOŽKA Z NEREZOVÉHO DRÁTU SAMOJISTNÁ
Tvarově stejná vložka s jistící funkcí. Pro odlišení od předchozího typu jsou pohledově růžové.
ZÁVITOVÁ VLOŽKA Z NEREZOVÉHO DRÁTU S POJISTNÝMI KLÍNY
Speciální vložky s vnitřním a vnějším závitem opatřené speciálními klínky. Ty se po aplikaci vložky speciálním nástrojem zaráží do závitové spoje. Klíny zajišťují vložku a brání tak rotaci a vibracím.
Závitová vložka z nerezového drátu V-COIL
Sada na opravu závitů V-COIL závit metrický

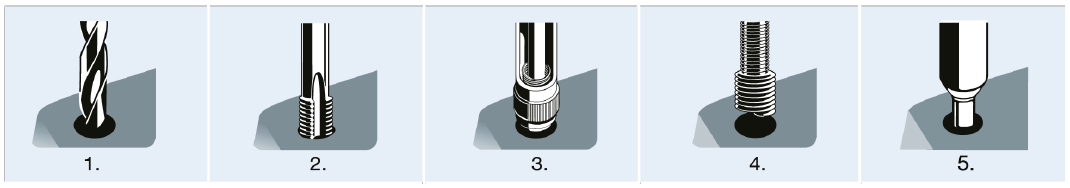

Návod k montáži opravných drátěných závitových vložek:
1/ Poškozený závit převrtáme vrtákem. Pokud pracujeme s opravnou sadou, použijeme přiložený vrták. V opačném případě vrtáme závit dle vyobrazení níže.
2/ Před zhotovením závitu provedeme kontrolu. Přiložíme k sobě závit šroubu a speciální závitník pro vložky – stoupání závitu musí být stejné jako na šroubu. Nikdy nesmíme porovnávat šroub se závitovou vložku, která je v neroztaženém stavu. Do požadované délky a průměru se natáhne až po aplikaci do otvoru. Nyní vyřežeme závit do vyčištěné díry, použijeme vhodný řezný olej.
3/ Nasadíme vložku na montážní nástroj a posuneme nastavovací kroužek tak, aby byl jazýček vložky vždy ve středu drážky. Lehkým tlakem zašroubujeme vložky asi půl otáčky pod povrch protikusu. Pozor, netočte zpět, jazýček by se mohl ulomit.
4/ V předchozím bodě lze montáž ručním nástrojem nahradit montáží speciálním vřetenem.
5/ Po vyjmutí montážního nástroje použijeme odlamovač k odstranění jazýčku. Pro závity větší než M12 se odlamovače nevyrábí, je nutné použít kleště s dlouhými čelistmi. Díky vlastnostem drátěných vložek je nový závit pevnější než původní. V případě demontáže vložky používáme speciální vytahovač.
