fischer HybridPower – hybridní kotva pro vysoké zatížení do betonu a zdiva
fischer HybridPower je hybridní kotva kombinující nylonové tělo a ocelový rozpěrný skelet. Je určena pro kotvení kovových i dřevěných prvků do betonu, plného a děrovaného zdiva, tvárnic z běžného a lehčeného betonu, dutinových tvárnic a pórobetonu.
Ocelové rozpěrné prvky se při utažení dodaného bezpečnostního šroubu zakousnou do stavebního materiálu a vytvoří tvarový zámek. Nylonový plášť umožňuje použití v různých stavebních podkladech, zatímco ocelová část zajišťuje vysokou nosnost v dostatečně pevném podkladu a odolnost kotvení v případě požáru.

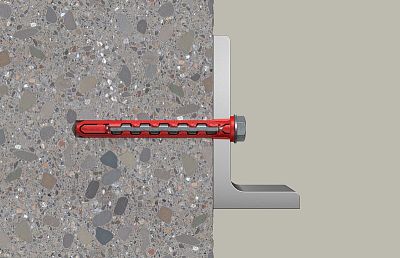

Kotva je vhodná pro předsazenou i průvlečnou montáž prvků o tloušťce do 10 nebo 30 mm podle zvolené varianty. Dodává se se šroubem se zápustnou hlavou T pro dřevěné prvky nebo se šestihrannou hlavou a integrovanou podložkou FUS pro kovové konstrukce.
Video produktu a postup montáže v různých materiálech
Hlavní výhody
- první hybridní kotva s nylonovým pláštěm a ocelovým rozpěrným skeletem

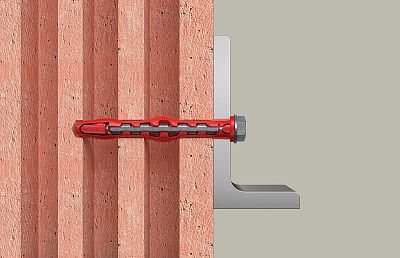

- použití do plných i děrovaných stavebních materiálů
- vhodná pro beton, zdivo, lehčený beton i pórobeton
- možnost předsazené i průvlečné montáže
- montáž bez speciálních přípravků a bez momentového klíče
- kotva se osazuje zatlačením rukou nebo lehkými údery kladiva
- požární odolnost díky ocelové části kotvy
- po demontáži lze kotvu snadno odstranit
Použití
Kotva fischer HybridPower je vhodná například pro upevnění:
- televizních konzol, polic a skříní, kuchyňských závěsných skříněk
- cvičebních pomůcek, konstrukčních dřevěných latí a hranolů, kovových konzol
- sloupků a podpěr, klimatizačních jednotek, prvků vodo-topo instalací
Technické parametry
| Varianta | Průměr vrtáku |
Délka kotvy |
Rozměr šroubu |
Min. hloubka vrtaného otvoru |
Účinná kotevní hloubka |
Max. tloušťka upevňovaného prvku |
Pohon |
|---|---|---|---|---|---|---|---|
| HybridPower 10 × 90 T | 10 mm | 90 mm | 7,0 × 87 mm | 90 mm | 80 mm | 10 mm | TX40 |
| HybridPower 10 × 110 T | 10 mm | 110 mm | 7,0 × 107 mm | 110 mm | 80 mm | 30 mm | TX40 |
| HybridPower 10 × 90 FUS | 10 mm | 90 mm | 7,0 × 89 mm | 90 mm | 80 mm | 10 mm | TX40 / SW13 |
| HybridPower 10 × 110 FUS | 10 mm | 110 mm | 7,0 × 109 mm | 110 mm | 80 mm | 30 mm | TX40 / SW13 |
Důležité upozornění
Kotvu vybírejte podle typu stavebního podkladu, tloušťky upevňovaného prvku a provedení šroubu. Varianta T se zápustnou hlavou je určená zejména pro upevnění dřevěných prvků. Varianta FUS se šestihrannou hlavou a integrovanou podložkou je doporučena pro kotvení kovových konstrukcí.
Po osazení pláště kotvy do vyvrtaného otvoru utáhněte dodaný bezpečnostní šroub. Tím se aktivují ocelové rozpěrné prvky kotvy. Nosnost závisí na materiálu a stavu podkladu, způsobu montáže a konkrétní variantě kotvy.
