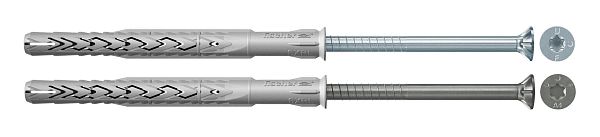

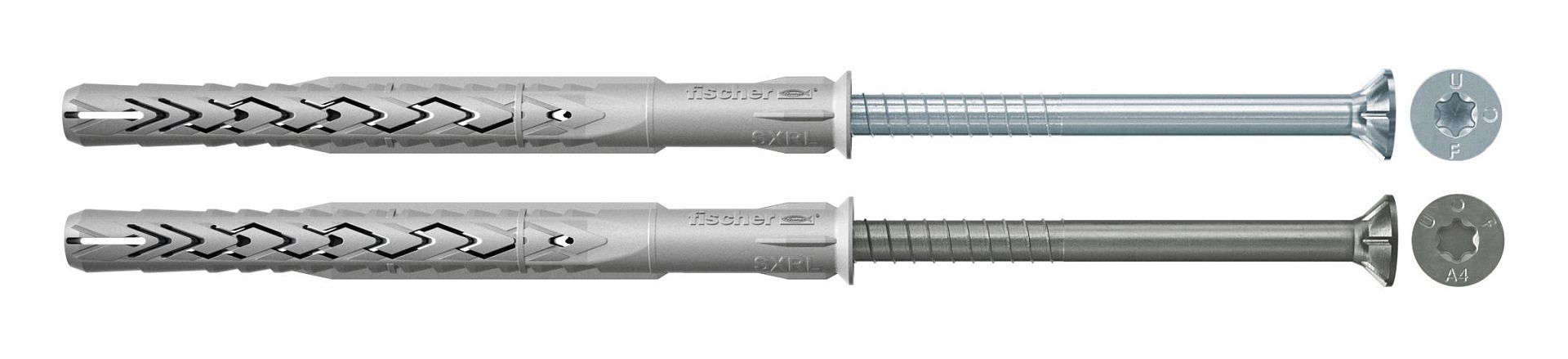

Rámová hmoždinka fischer SXRL se zápustným šroubem Torx
Rámová hmoždinka fischer SXRL se šroubem se zápustnou hlavou na Torx a se třemi kotevními hloubkami je certifikovaná pro vícenásobné upevnění nenosných systémů do betonu, zdiva a pórobetonu.

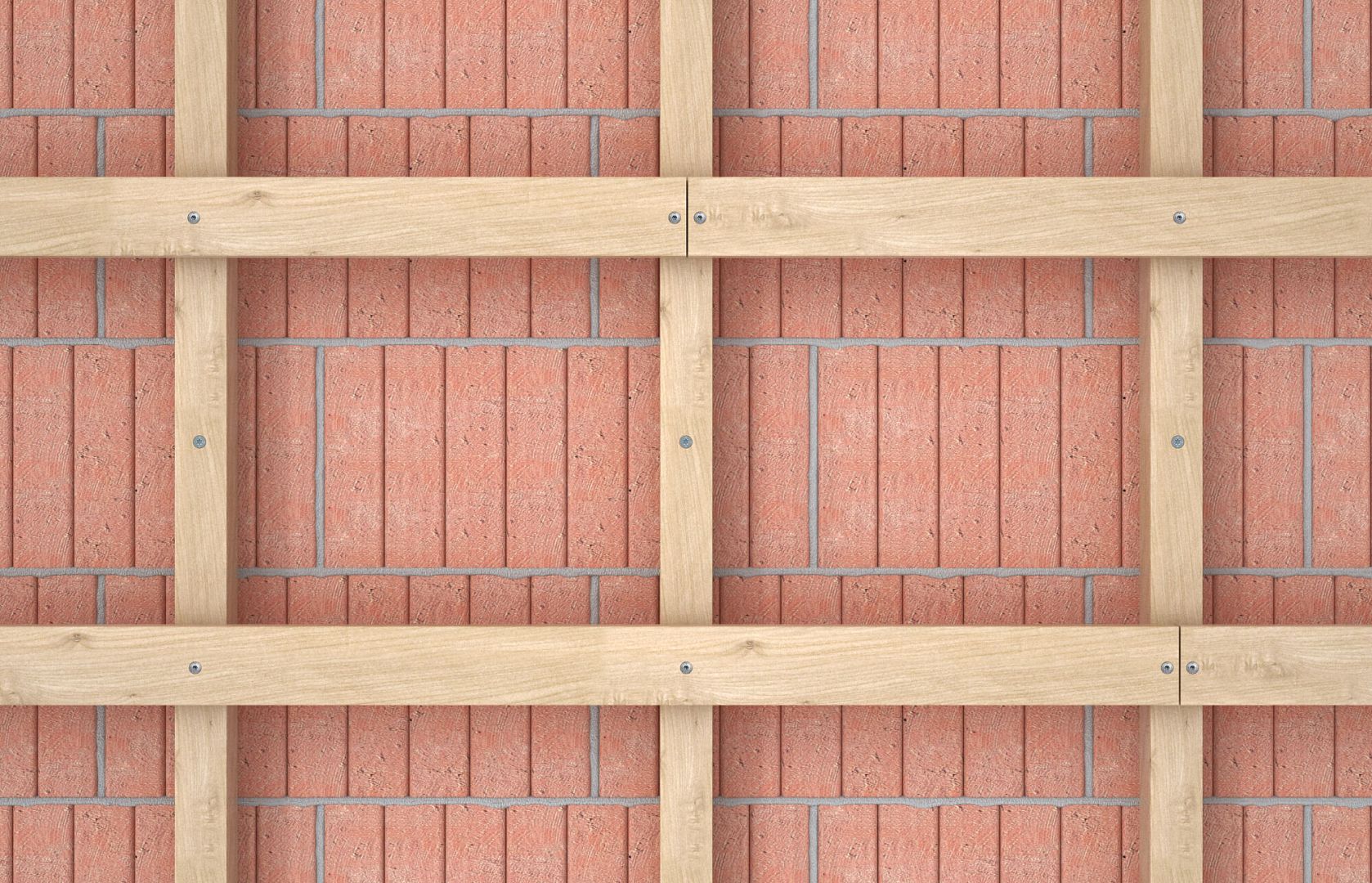

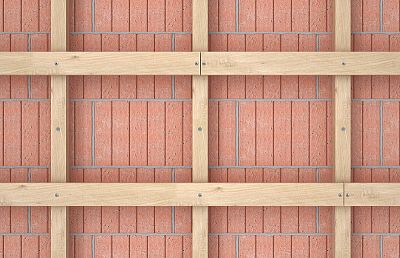

Hmoždinka je vhodná například pro kotvení dřevěných hranolů, nosníků, konstrukcí fasád, střešních prvků, obkladů stěn nebo oken a dveří. Zápustná hlava šroubu umožňuje zapuštění do dřeva, což je výhodné zejména při montáži tesařských konstrukcí.

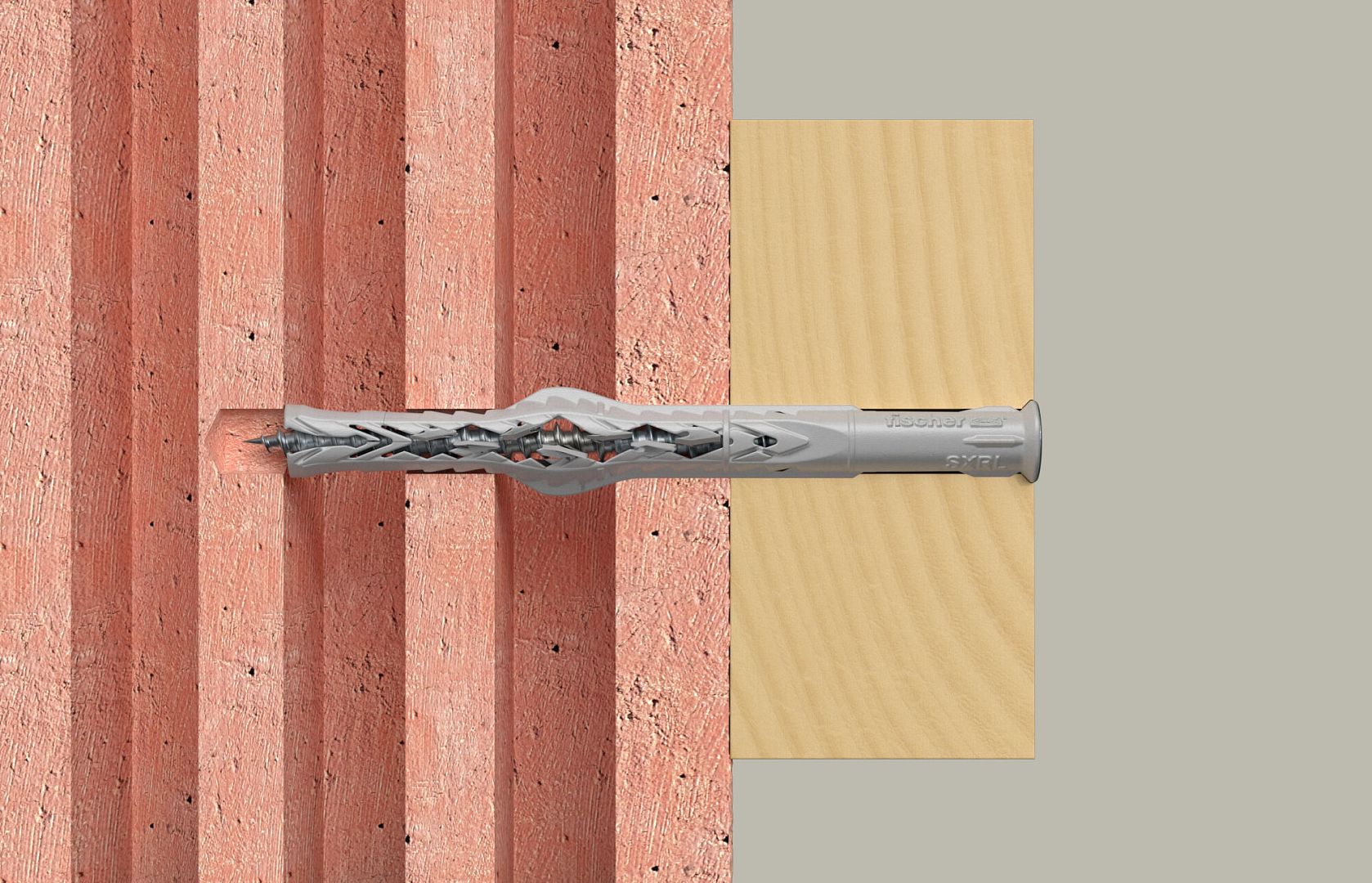

V plných materiálech a pórobetonu se oba rozpěrné prvky spojí do jedné dlouhé rozpěrné zóny. V děrovaném zdivu se hmoždinka zachytává za pevné vnitřní přepážky a rozkládá zatížení po délce kotevního otvoru.
Video produktu a postup montáže
Hlavní výhody
- Maximální univerzálnost: Evropské technické posouzení (ETA) pro kotvení do betonu, plných i děrovaných cihel, dutinových tvárnic i pórobetonu.
- Rozložené zatížení: dlouhý rozpěrný prvek s více kotevními hloubkami zajišťuje šetrný přenos síly a vysokou únosnost i v křehkých materiálech
- SXRL 8 a SXRL 10 umožňují tři kotevní hloubky 50, 70 a 90 mm
- SXRL 14 má dvě možné kotevní hloubky 70 a 90 mm
- Jednoduchá montáž: hmoždinka je dodávána kompletně se namontovaným šroubem a nabízí snadné usazení a montáž díky pojistce proti protočení v otvoru.
Použití
Rámová hmoždinka fischer SXRL-T je vhodná například pro:
- dřevěné fasádní a střešní konstrukce
- dřevěné hranoly a nosníky, obložení stěn, okna, vrata a dveře
- skříně a závěsné kuchyňské skříňky, televizní konzoly
- kovové konzole, sloupky a podpěry, elektroinstalace a kabelové lávky
Hmoždinka SXRL je schválena pro použití v těchto stavebních materiálech:
- beton minimálně C12/15
- plné bloky z lehčeného a normálního betonu
- plná cihla, plné vápenopískové cihly
- svisle děrované cihly, děrované vápenopískové cihly
- pórobeton, dutinové panely z lehčeného betonu
- tepelněizolační desky
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ | Rámová hmoždinka se šroubem se zápustnou hlavou |
| Označení výrobku | fischer SXRL-T |
| Způsob montáže | Průvlečná montáž |
| Průměr vrtáku | 8, 10 nebo 14 mm podle varianty |
| Kotevní hloubka – SXRL 8 a SXRL 10 | 50, 70 nebo 90 mm |
| Kotevní hloubka – SXRL 14 | 70 nebo 90 mm |
| Délka hmoždinky | Podle zvolené varianty |
| Hlava šroubu | Zápustná |
| Dokumentace výrobce | ETA-07/0121, DoP č. 0329 |
Upozornění
Nosnost kotvy závisí na typu a stavu podkladu, průměru a délce zvolené varianty, kotevní hloubce, vzdálenostech od okrajů i způsobu zatížení. Pro aplikace s vyšším nebo bezpečnostně významným zatížením postupujte podle ETA-07/0121, montážních pokynů výrobce a hodnot uvedených v tabulce zatížení. Při montáži přes tepelnou izolaci musí být kotvení navrženo do nosného podkladu.
