Popis a použití - kotevní patka tvar U
Kotevní patka tvaru U je určena pro připevnění dřevěných hranolů a trámků do betonových pilířů. Použití pro výstavbu pergol, přístřešků, plotů, zahradních staveb, dětských hřišť a dřevostaveb. Vhodné pro kotvení pilířů a sloupů ve vodorovné nosné konstrukci.
Trn kotevní patky se přímo zabetonuje do základového pilíře, beton v okolí kotevního trnu je nutné náležitě zhutnit na min. C16/20. Další variantou je vyvrtání otvoru do již existujícího betonového pilíře a patku upevnit pomocí chemické malty. V obou případech maximální vzdálenost mezi patkou a deskou betonu nesmí přesáhnout 50 mm.
Hranol se k patce přišroubuje pomocí konstrukčních vrutů s talířovou hlavou nebo speciálních vrutů Rapi-tec určených přímo do tesařských kování. Při použití těchto typů vrutů se do dřevěného hranolu nepředvrtává otvor, vruty se šroubují napřímo do plného materiálu.
Více informací k provedení a technické nákresy najdete v přiloženém pdf souboru.

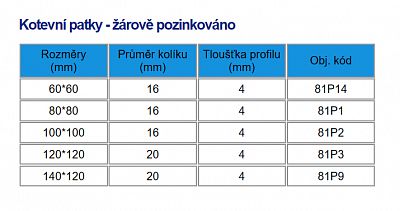

Vlastnosti a provedení
- Materiál: ocel S235JR dle EN 10025
- Ochrana proti korozi: žárový zinek
- Profil: plech 4 mm, kotevní tyč Ø 16 a 20 mm
- Otvory: Ø5 mm, Ø12.5 mm
