fischer GB – hmoždinka pro kotvení do pórobetonu

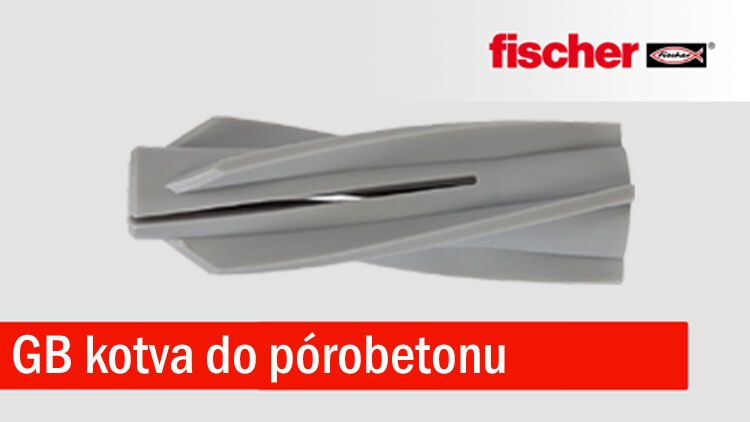

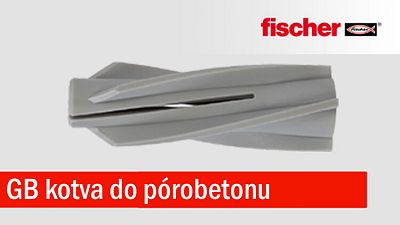

fischer GB je plastová hmoždinka určená pro předsazené kotvení do pórobetonového zdiva. Spirálovitá žebra na povrchu se při osazení tvarově zaříznou do měkkého stavebního materiálu. Po zašroubování vhodného šroubu vytvářejí pevné spojení mezi hmoždinkou a podkladem.
Hmoždinka se po předvrtání osazuje pomocí kladiva, bez nutnosti použití speciálního montážního nářadí. Je vhodná například pro kotvení lehkých kabelových tras, potrubních vedení, poštovních schránek, zábradlí, fasádních a střešních konstrukcí ze dřeva nebo kovu.
Hlavní výhody
- speciální hmoždinka pro pórobetonové zdivo
- spirálovitá vnější žebra vytvářejí tvarový zámek v podkladu
- jednoduché osazení kladivem po předvrtání otvoru
- předsazená montáž
- otvor se vrtá bez příklepu
- vhodná pro použití v pórobetonu bez omítky
- pro splnění požadavků osvědčení a dosažení výrobcem uváděné maximální nosnosti je nutné použít bezpečnostní šrouby fischer.
Použití
Hmoždinka do pórobetonu fischer GB je vhodná například pro upevnění:

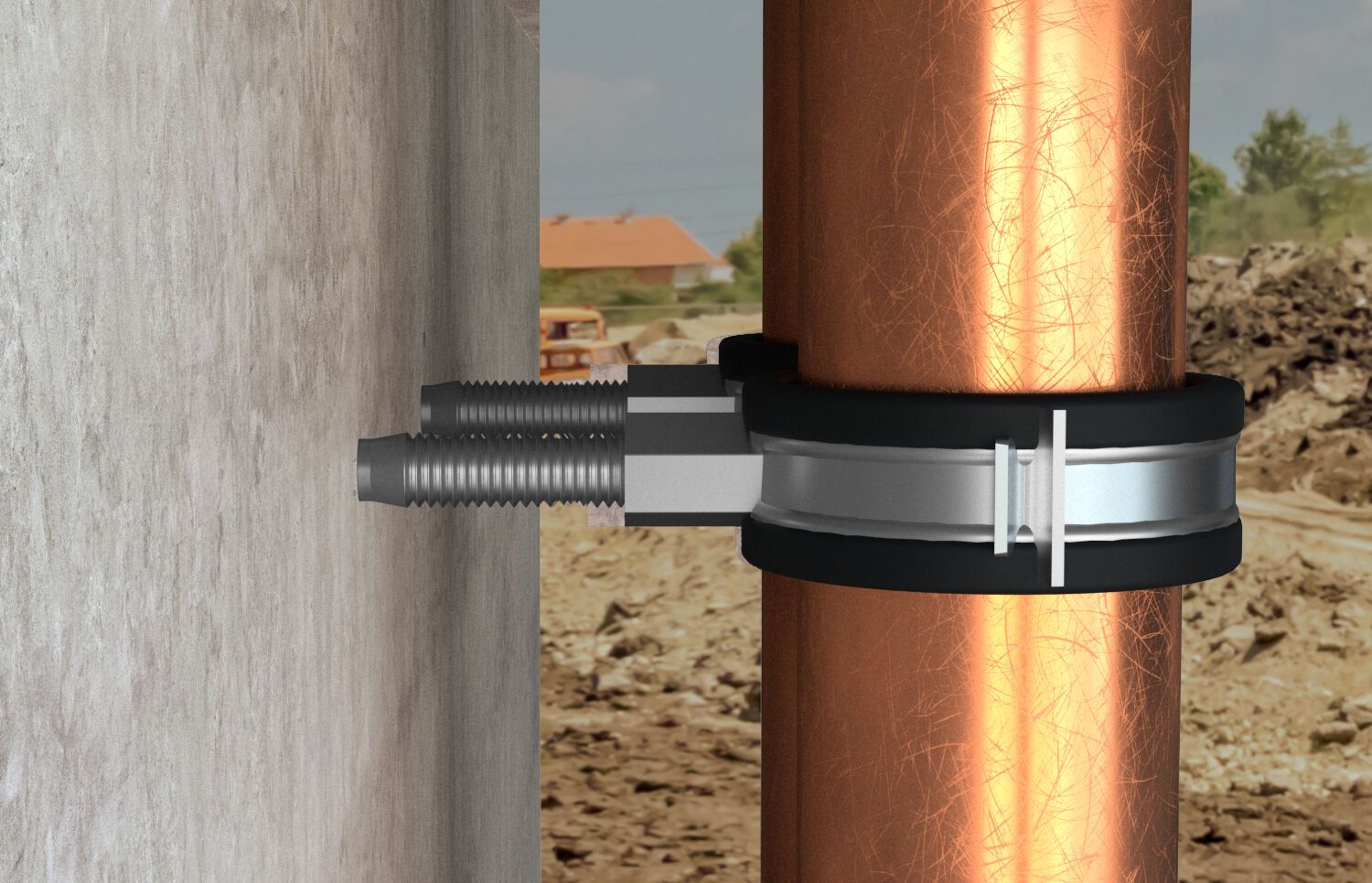

- lehkých kabelových tras, potrubních vedení
- zábradlí, fasádních a střešních konstrukcí ze dřeva a kovu
- lehkých konzol přístřešků, dopisních schránek
Podle výrobce je hmoždinka GB 10 schválená a varianty GB 8 a GB 14 vhodné pro pórobetonové tvárnice a panely kategorií PB2 / AAC2, PB3 / AAC3 a PB4 / AAC4.
Informace k montáži

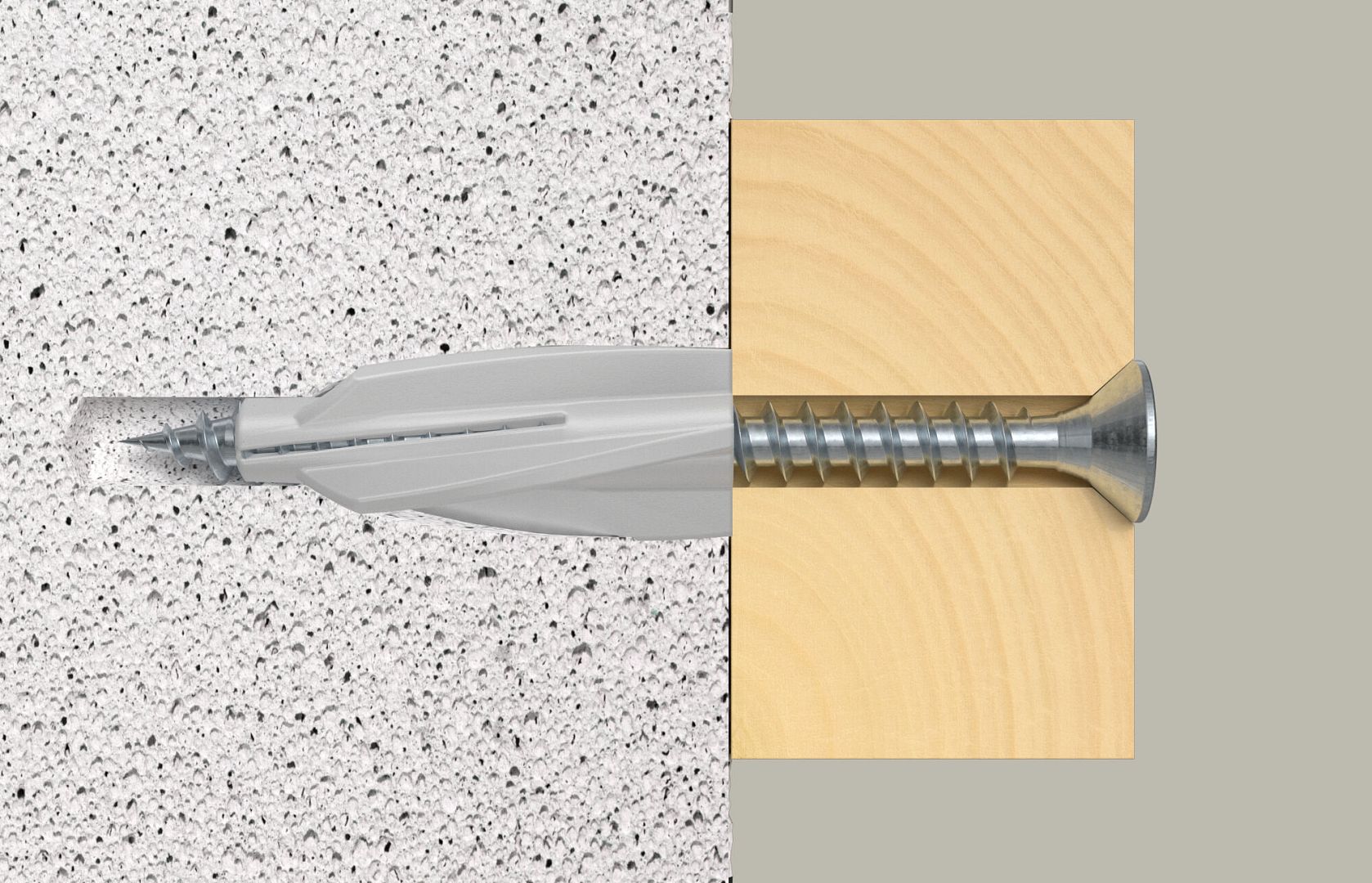

Otvor vyvrtejte bez příklepu a hmoždinku zatlučte do otvoru kladivem.
Potřebnou délku bezpečnostního šroubu výrobce stanovuje následovně:
délka šroubu = délka hmoždinky + tloušťka upevňovaného dílu + 1× průměr šroubu
Pro splnění požadavků osvědčení a dosažení maximální nosnosti používejte hmoždinku výhradně s bezpečnostními šrouby fischer. Varianta GB 10 má podle výrobce osvědčení DIBt.
| Rozměr hmoždinky |
Průměr vrtáku |
Min. hloubka vrtaného otvoru |
Délka hmoždinky |
Průměr bezpečnostního šroubu fischer |
|---|---|---|---|---|
| GB 8 | 8 mm | 60 mm | 50 mm | 5 mm |
| GB 10 | 10 mm | 65 mm | 55 mm | 7 mm |
| GB 14 | 14 mm | 90 mm | 75 mm | 10 mm |
