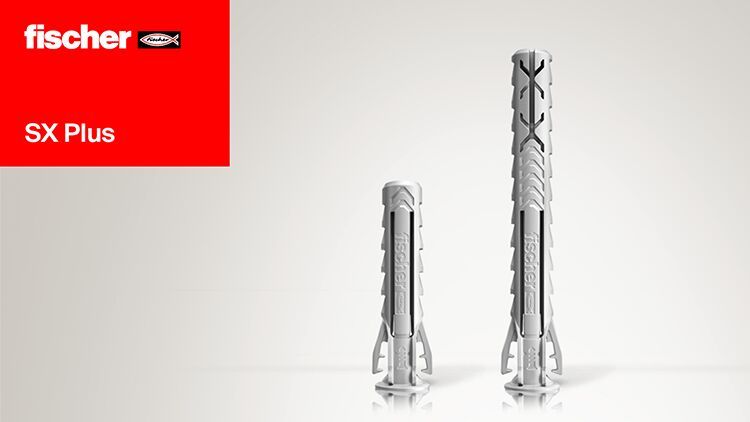

fischer SX Plus – rozpěrná hmoždinkado plných i děrovaných stavebních materiálů
fischer SX Plus je plastová rozpěrná hmoždinka z nylonu PA-6 určená pro upevňování běžných předmětů do různých stavebních materiálů. Při utahování vrutu se rozpíná do čtyř stran, čímž rozkládá zatížení do kotevního podkladu.
Je vhodná pro beton, plné pálené a vápenopískové cihly, pórobeton, svisle děrované pálené a vápenopískové zdivo, tvárnice z lehčeného betonu, dutinové tvárnice z lehčeného betonu, přírodní kámen a pálené dutinové stropní vložky.
Hmoždinka je vybavena pojistnými křidélky v oblasti krčku. Ta při zasunutí do vyvrtaného otvoru přidrží vrut před jeho zašroubováním a stabilizují hmoždinku proti protočení. Tato vlastnost usnadňuje montáž zejména při kotvení do stropu. Límeček zároveň brání zapadnutí hmoždinky do otvoru a umožňuje průvlečnou montáž.
Nosnost kotvení závisí na typu a stavu podkladu, zvoleném rozměru hmoždinky, použitém vrutu, směru zatížení a správném provedení montáže. Konkrétní hodnoty ověřte v přiloženém technickém listu zatížení.
Video produktu a postup montáže
Hlavní výhody
- Rozpínání do 4 stran – lepší rozložení zatížení a vyšší nosnost oproti klasickým rozpěrným hmoždinkám
- Pojistná křidélka – pomáhají stabilizovat hmoždinku v otvoru, omezují její protočení a při montáži do stropu přidrží vrut před zašroubováním
- Nerozpíná se v oblasti krčku – chrání křehké povrchy, jako jsou obklady nebo omítka
- Límeček – brání zapadnutí do otvoru a a usnadňuje správné osazení při předsazené montáži
- Materiál PA-6 nylon – odolný, bezpečný a trvanlivý

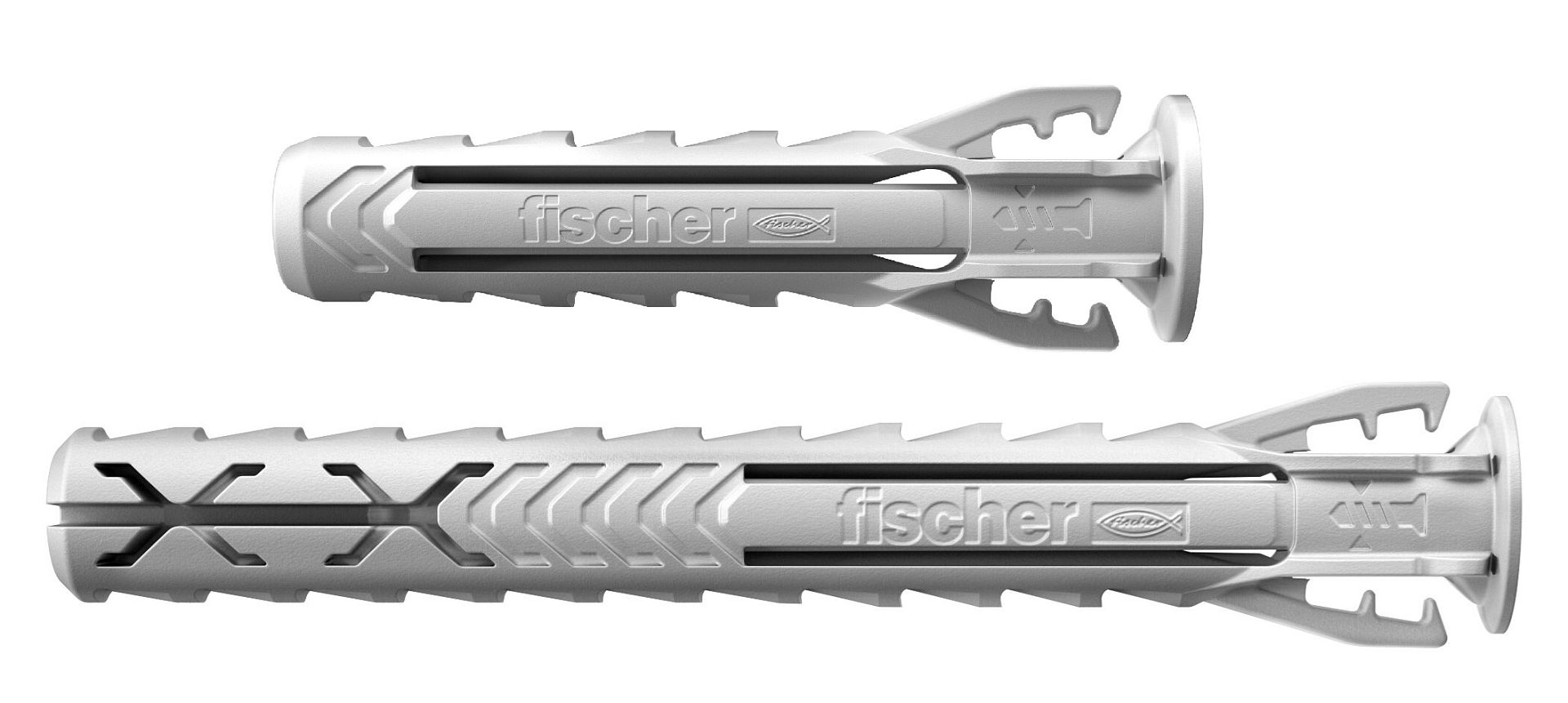

- Prodloužené varianty (průměry 6, 8 a 10 mm) – pro vyšší nosnost v měkkých a svisle děrovaných materiálech
Použití
Hmoždinka fischer SX Plus je určena například pro montáž:
- světel a lustrů, držáků televizorů
- nástěnných skříněk a zrcadlových skříněk
- nástěnných poliček, pohybových a kouřových čidel
- soklových lišt, poštovních schránek
Informace k montáži
Vyvrtejte otvor vrtákem o průměru odpovídajícím průměru vybrané hmoždinky a hmoždinku zasuňte do otvoru. Pojistná křidélka se při zavedení přimknou ke středu krčku a pomohou přidržet vrut před utažením.

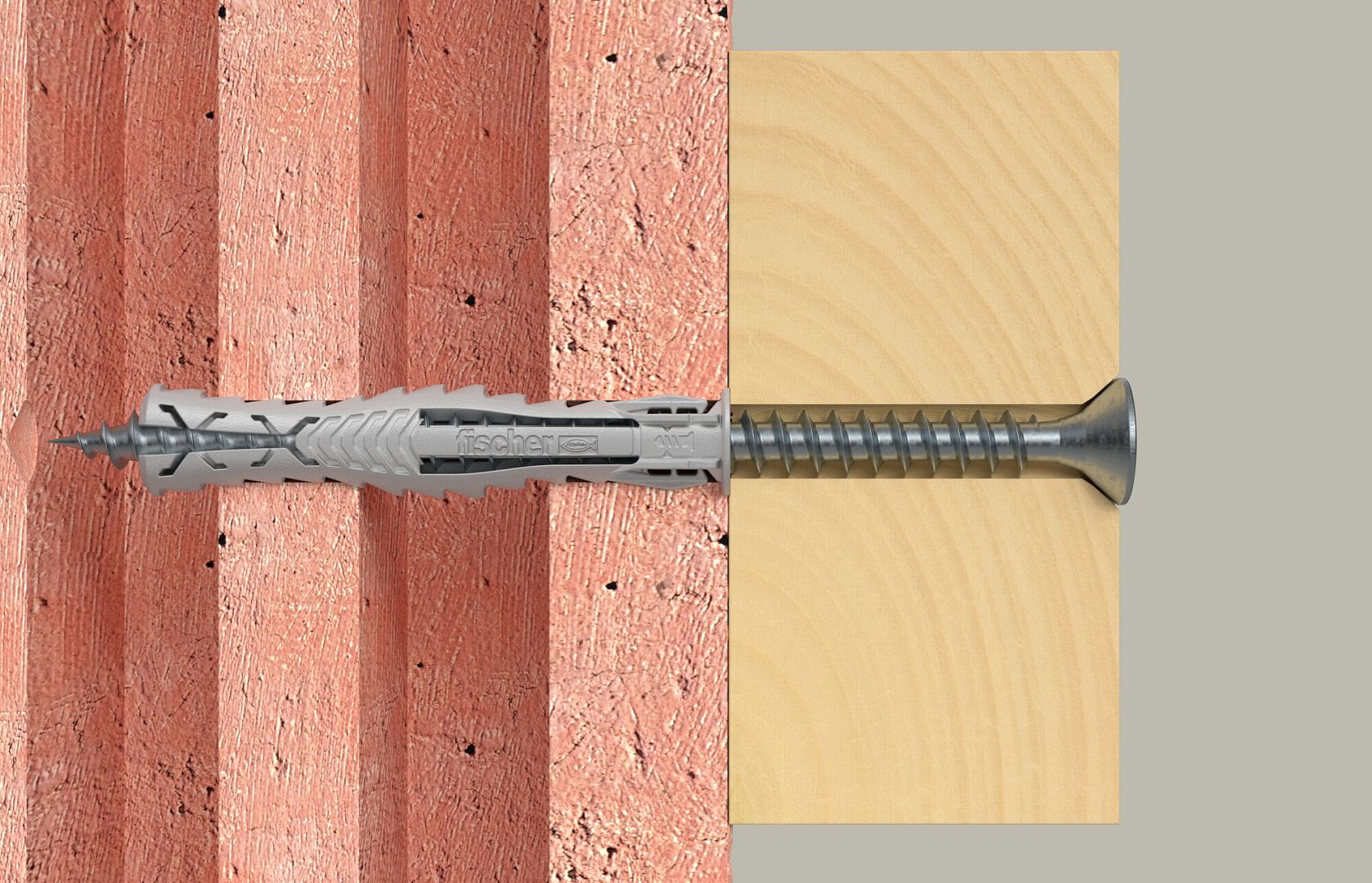

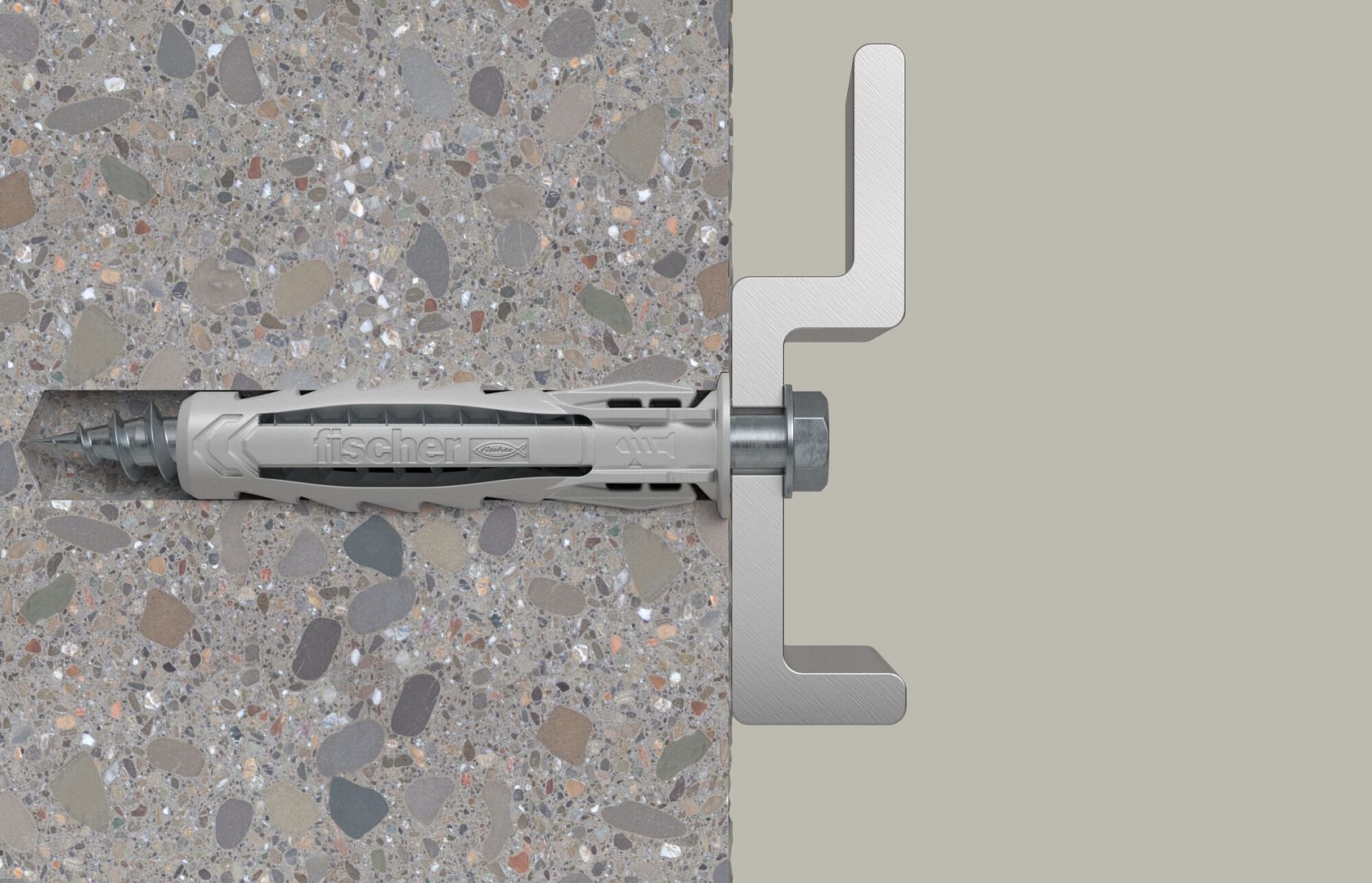

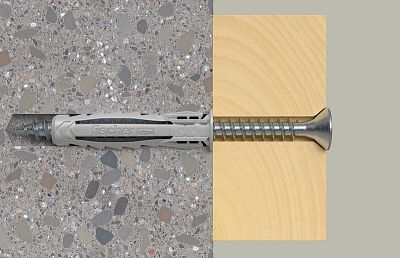

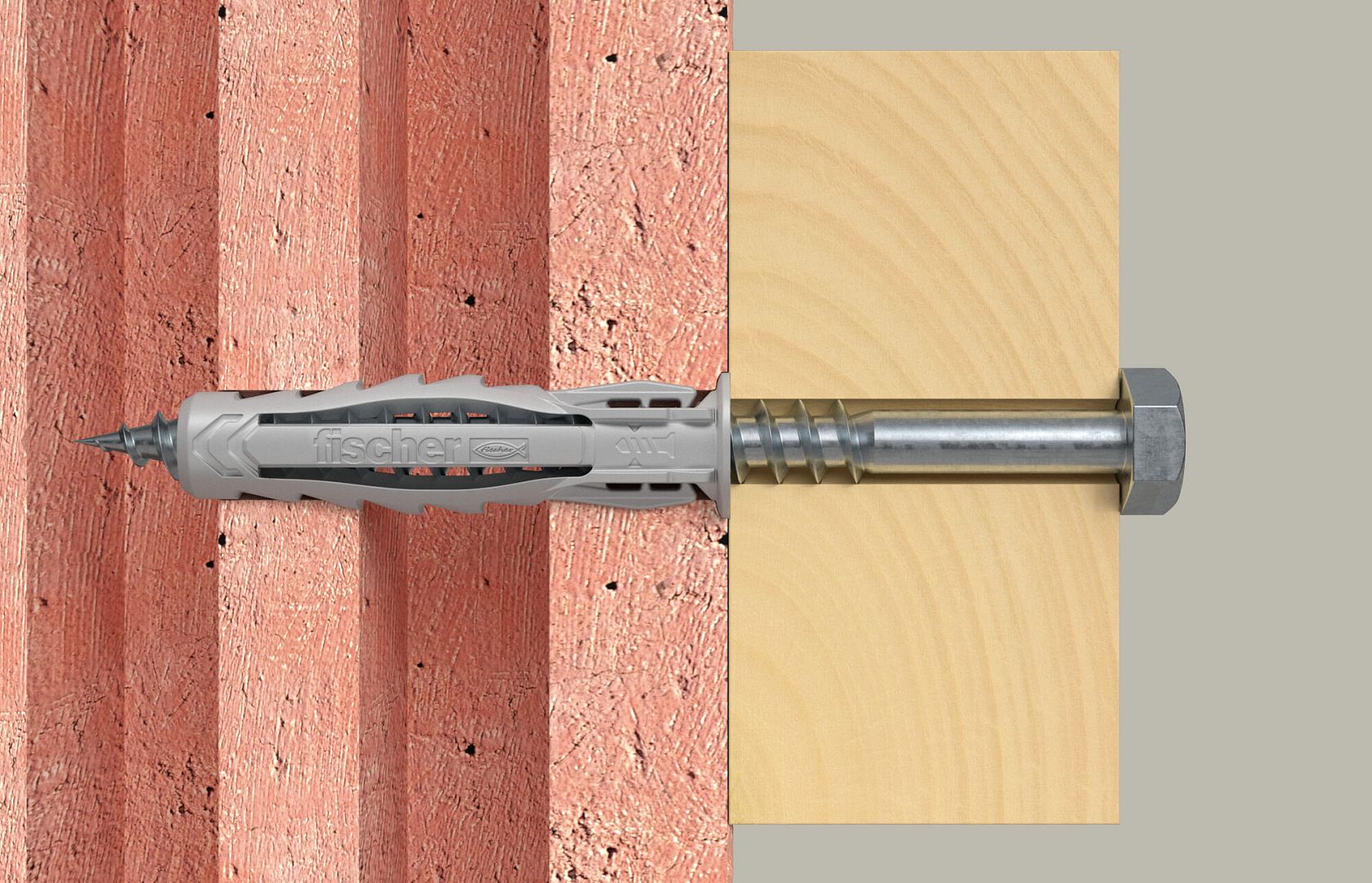

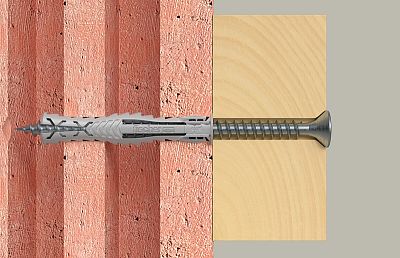

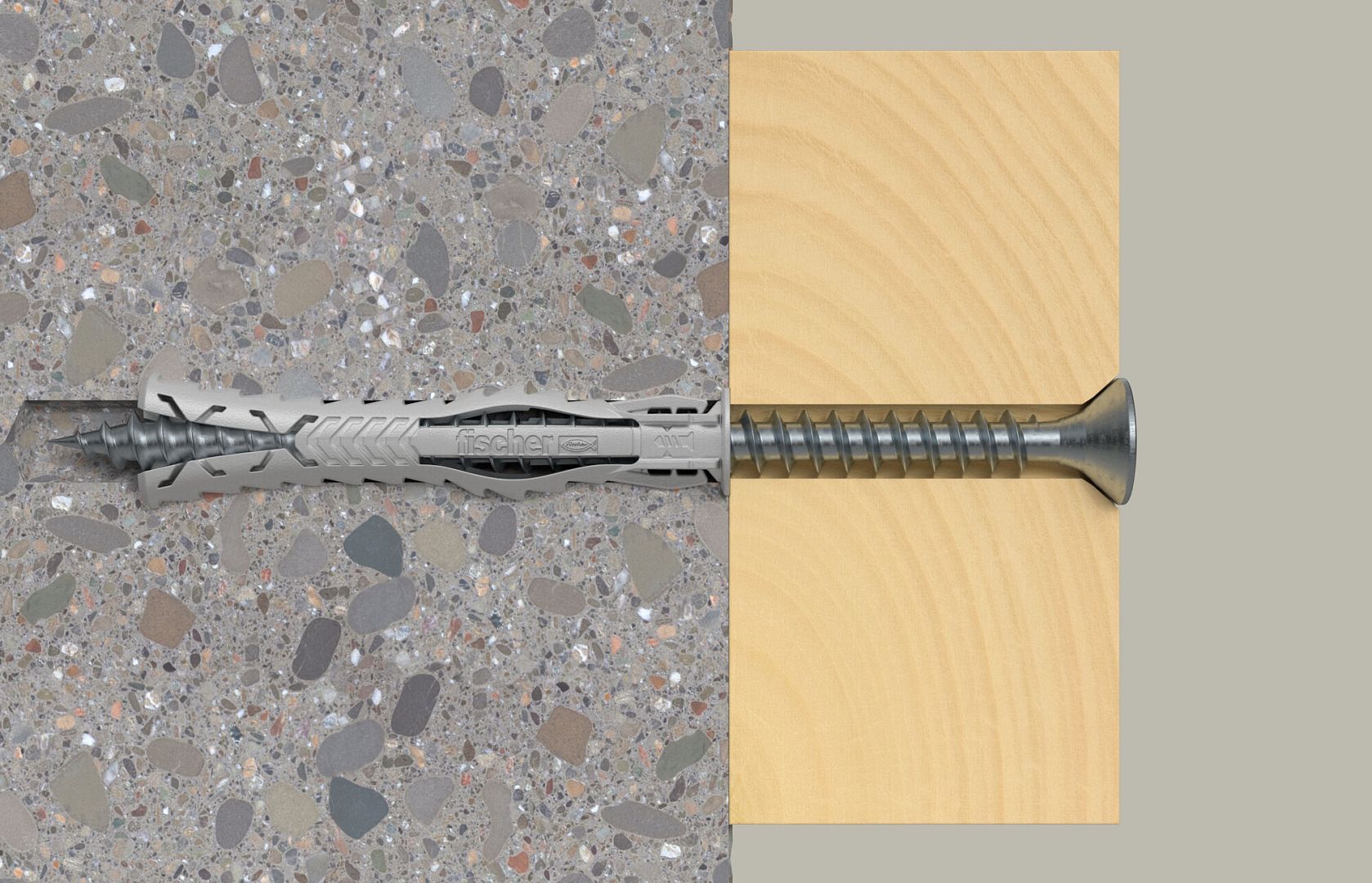

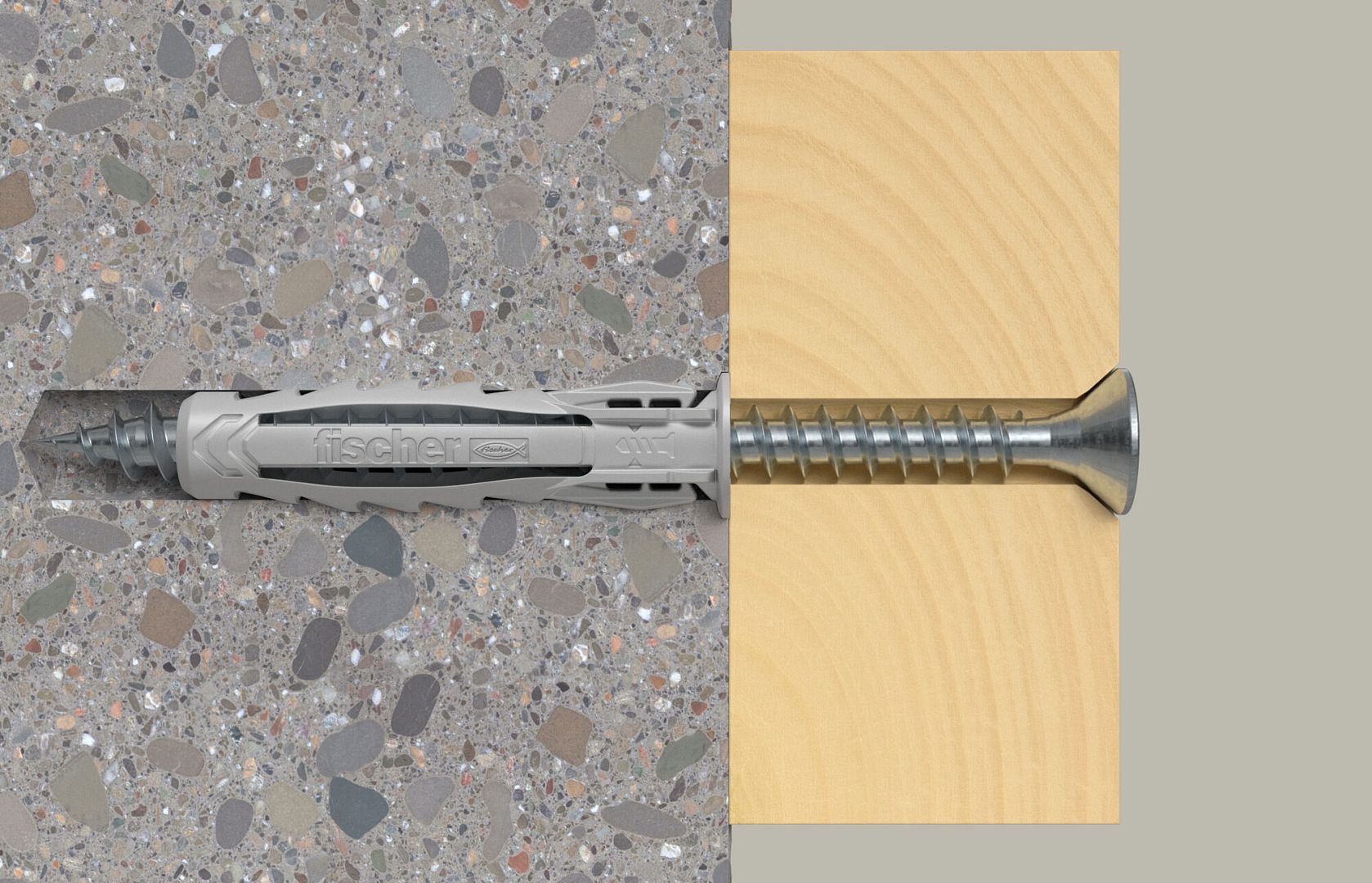

Při zašroubování se hmoždinka rozpíná do čtyř stran a opře se o stěny vyvrtaného otvoru. Pro montáž použijte vhodný vrut do dřeva nebo kombišroub v doporučeném průměru.
Do děrovaného zdiva vrtejte bez příklepu, aby nedošlo k poškození vnitřních přepážek. Otvor před osazením zbavte prachu.
- Potřebnou délku vrutu určíte podle vztahu:
tloušťka upevňovaného předmětu + délka hmoždinky + 1× průměr vrutu
| Rozměr hmoždinky | Průměr vrtáku | Minimální hloubka vrtaného otvoru | Doporučený průměr vrutu do dřeva |
|---|---|---|---|
| 4 × 20 mm | 4 mm | 30 mm | 2,0–3,0 mm |
| 5 × 25 mm | 5 mm | 35 mm | 3,0–4,0 mm |
| 6 × 30 mm | 6 mm | 40 mm | 4,0–5,0 mm |
| 6 × 50 mm | 6 mm | 60 mm | 4,0–5,0 mm |
| 8 × 40 mm | 8 mm | 50 mm | 4,5–6,0 mm |
| 8 × 65 mm | 8 mm | 75 mm | 4,5–6,0 mm |
| 10 × 50 mm | 10 mm | 70 mm | 6,0–8,0 mm |
| 10 × 80 mm | 10 mm | 100 mm | 6,0–8,0 mm |
| 12 × 60 mm | 12 mm | 80 mm | 8,0–10,0 mm |
| 14 × 70 mm | 14 mm | 90 mm | 10,0–12,0 mm |
