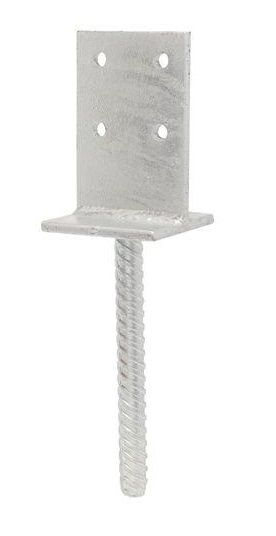

Popis a použití - kotevní patka tvar T
Kotevní patka tvaru T je určena pro připevnění dřevěných hranolů a trámků do betonových pilířů. Použití pro výstavbu pergol, přístřešků, plotů, zahradních staveb, dětských hřišť a dřevostaveb. Vhodné pro kotvení pilířů a sloupů ve vodorovné nosné konstrukci.
Trn kotevní patky se přímo zabetonuje do základového pilíře, beton v okolí kotevního trnu je nutné náležitě zhutnit na min. C16/20. Další variantou je vyvrtání otvoru do již existujícího betonového pilíře a patku upevnit pomocí chemické malty. V obou případech maximální vzdálenost mezi patkou a deskou betonu nesmí přesáhnout 50 mm.
Hranol se k patce přišroubuje pomocí závitových svorníků M10 spolu s plochými podložkami a šestihrannými maticemi, pro montáž lze také použít vratové šrouby nebo šrouby se šestihrannou hlavou v průměru závitu M10.
Více informací k provedení a technické nákresy najdete v přiloženém pdf souboru.
Vlastnosti a provedení
- Materiál: ocel S235JR dle EN 10025
- Ochrana proti korozi: žárový zinek
- Profil: plech 8 mm, kotevní tyč Ø 20 mm
- Otvory: Ø10,5 mm
