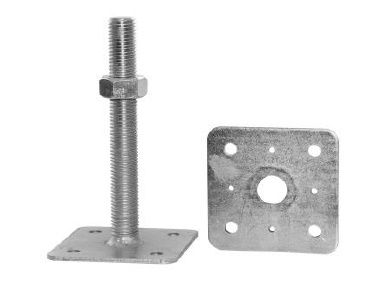

Popis a použití - patky pilíře s volnou horní deskou
Patka pilíře s volnou horní deskou s možností výškového nastavení je určena pro připevnění dřevěných hranolů a trámků do již existujících betonových pilířů. Použití pro výstavbu pergol, přístřešků, plotů, zahradních staveb, dětských hřišť a dřevostaveb. Vhodné pro kotvení pilířů a sloupů ve vodorovné nosné konstrukci, namáhání je možné pouze tlakem.
Montáž patky k betonovému pilíři je možná pomocí ocelových konstrukčních kotev nebo nylonových hmoždinek a vrutů se šestihrannou hlavou, případně závitovými tyčemi upevněnými pomocí chemické malty.
Hranol se k patce přišroubuje pomocí konstrukčních vrutů s talířovou hlavou nebo speciálních vrutů Rapi-tec určených přímo do tesařských kování. Při použití těchto typů vrutů se do dřevěného hranolu nepředvrtává otvor, vruty se šroubují napřímo do plného materiálu.
Více informací k provedení a technické nákresy najdete v přiloženém pdf souboru.
Vlastnosti a provedení
- Materiál: ocel S235JR dle EN 10025
- Ochrana proti korozi: galvanický zinek

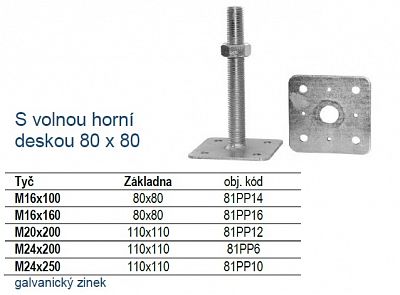

- Profil: plech 4 mm, kotevní tyč dle varianty M16, M20, M24
- Otvory: Ø5 mm, Ø10.5 mm
